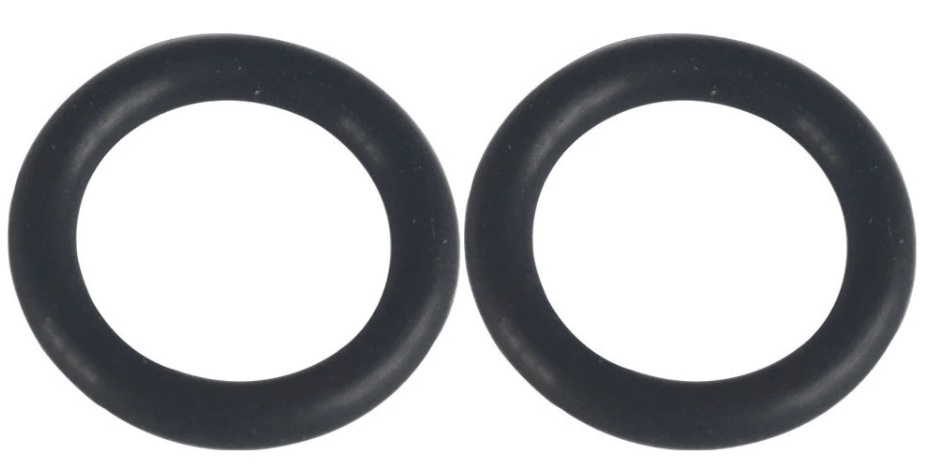

「O型圈」氯丁橡胶O型圈
来源:氯丁橡胶O型圈(CR)厂家 作者:O型圈选型助手 发布时间:2020-05-14 22:23:56 阅读次数:
品牌厂J永嘉旭丽橡塑生产制造的氯丁橡胶O型圈(CR)有良好的物理机械性能,耐油,耐热,耐燃,耐日光,耐臭氧,耐酸碱,耐化学试剂。缺点是耐寒性和贮存稳定性较差。具有较高的拉伸强度、伸长率和可逆的结晶性,粘接性好。耐老化、耐热。耐油、耐化学腐蚀性优异。耐候性和耐臭氧老化次于乙丙橡胶和丁基橡胶。耐热性与丁腈橡胶相当,分解温度230~260℃,短期可耐120~150℃,在80~100℃可长期使用,具有阻燃性。耐油性次于丁腈橡胶。耐无机酸、碱腐蚀性良好。耐寒性稍差,电绝缘性不佳。
适合用来制作接触大气、阳光、臭氧、耐燃、耐化学腐蚀的橡胶制品。
O形圈规格及标准O形圈规格型号主要有UHSO形圈规格,UHPO形圈规格,UNO形圈规格,DHO形圈规格,活塞杆O形圈规格,耐高温O形圈,耐高压O形圈,耐腐蚀O形圈,耐磨损O形圈。
物性要求 | 物性等G | 材料名称 | 丁氰橡胶 | 氢化丁氰橡胶 | 三元乙丙橡胶 | 硅矽橡胶 | 氯丁橡胶 | 氟素橡胶 | 四丙氟橡胶 | 氟硅橡胶 | 全氟橡胶 | 聚四氟乙烯 | 聚氨酯 | 天然橡胶 | 丙烯酸酯 |
抗臭氧性 | △ | ◎ | ◎ | ◎ | ◎○ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | × | ◎ | ||
耐候性 | ○ | ◎ | ◎ | ◎ | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | × | ◎ | ||
抗热性 | 120℃ | 150℃ | 150℃ | 220℃ | 120℃ | 200℃ | 175℃ | 175℃ | 320℃ | 280℃ | 90℃ | 90℃ | 150℃ | ||
耐化学药品性 | ○△ | ○ | ◎ | ◎○ | ○△ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | × | × | ||
耐油性 | ◎ | ◎ | × | ○△ | ○△ | ◎ | ◎○ | ◎ | ◎ | ◎ | ◎ | × | ◎ | ||
密水性 | ○ | ○ | ◎ | ○ | ○ | ○ | ◎ | △ | ◎ | ◎ | ◎ | ◎ | ◎ | ||
耐寒性 | -40℃ | -40℃ | -50℃ | -70℃ | -40℃ | -20℃ | -30℃ | -60℃ | -20℃ | -100℃ | -40℃ | -60℃ | -25℃ | ||
耐磨损性 | ○ | ◎○ | ○ | × | ○ | ◎○ | ◎○ | × | ◎ | ◎ | ◎ | ◎○ | △ | ||
抗变形性 | ◎○ | ○ | ◎○ | ◎ | △ | ○ | ○ | ◎ | ◎ | × | × | ◎○ | △ | ||
耐酸性 | △ | ○ | ◎○ | △ | ○△ | ◎ | ◎ | ◎ | ◎ | ◎ | × | ○△ | △× | ||
耐碱性 | ○ | ◎ | ◎ | △ | ◎○ | ◎○ | ◎ | △ | ◎ | ◎ | × | △ | × | ||
张力强度 | ◎○ | ◎ | ◎○ | × | ◎○ | ◎○ | ◎○ | ○ | ◎○ | △× | ◎ | ◎ | △ | ||
耐水蒸气性 | × | ○△ | ◎○ | ○△ | △ | ○△ | ◎ | ○△ | ◎ | ○ | × | △ | × | ||
抗燃性 | × | × | × | △× | ○ | ◎ | ○ | △× | ◎ | ◎ | △ | × | △× | ||
储存稳定性(Y=年) | 5-10Y | 5-10Y | 5-10Y | ABT20Y | 5-10Y | ABT20Y | ABT20Y | ABT20Y | ABT20Y | ABT20Y | ABT20Y | 3-5Y | ABT20Y | ||
图标说明:◎特佳 ○佳 △普通 ×差 |
O形圈的标准主要有G标GB 1235-76,G标GB3452.1-92;日标P TYPE,G TYPE,S TYPE,SS/V TYPE,F TYPE;美标AS568,英标系列;欧标系列O型圈技术要求包括外观要求、尺寸要求和材料物理性能要求。
外观要求符合GB/T3452.2-2007材料要求符合HG/T2579-2008尺寸要求符合GB/T3452.1-2005O形圈密封性能优良,工作寿命高,动态压力密封工作寿命比常规橡胶密封制品高5—10倍,Z高可达数十倍,在某些条件下可与密封基体同寿命。O形圈摩擦阻力小,动、静摩擦力相等,是“0”形橡胶圈摩擦力的1/2—1/4,可消除低速、低压下运动的“爬行”现象。
O形圈高耐磨,密封面磨损后具有自动弹性补偿功能。O形圈良好的自润滑性能.可作无油润滑密封。O形圈结构简单,安装方便。O形圈工作压力:0-300MPa;工作速度:≤15m/s;工作温度:-55-250度。
O形圈适用介质:液压油、气、水、泥浆、原油、乳化液、水-乙二醇、酸。
O形圈适用范围O型密封圈适用于装在各种机械设备上,在规定的温度、压力、以及不同的液体和气体介质中,于静止或运动状态下起密封作用。在机床、船舶、汽车、航空航天设备、冶金机械、化工机械、工程机械、建筑机械、矿山机械、石油机械、塑料机械、农业机械、以及各类仪器仪表上,大量应用着各种类型的密封元件。各行业不同工况O型圈适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线13758736382咨询2019年O型圈厂J直销价格,同时可提供外形尺寸、沟槽尺寸,材质和安装尺寸等数据。
O型密封圈主要用于静密封和往复运动密封。用于旋转运动密封时,仅限于低速回转密封装置。O型密封圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。
O型密封圈在耐油、酸碱、磨、化学侵蚀等环境依然起到良好密封、减震作用。因此,O型密封圈是液压与气压传动系统中使用Z广泛的一种密封件。
O形圈的优势O型密封圈与其他型式密封圈比较,具有以下优点:
1、适合多种密封形式:静态密封、动态密封适合各种用途材料,尺寸和沟槽都已标准化,互换性强。
2、适合多种运动方式:旋转运动、轴向往复运动或组合运动(例如旋转往复组合运动),适合多种不同的密封介质:油、水、气、化学介质或其它混合介质通过选用合适的橡胶材料和适当的配方设计,实现对油、水、空气、煤气及各种化学介质有效的密封作用。
3、温度使用范围广(- 60 ℃~+ 220 ℃),固定使用时压力可达 1500Kg/cm2( 与补强环并用 )。
4、设计简单,结构小巧,装拆方便O 形圈断面结构G其简单,且有自密封作用,密封性能可靠。由于 O 形圈本身及安装部位结构都G其简单,且已形成标准化,因此安装更换都非常容易。
5、材料品种多可以根据不同的流体进行选择:有丁腈橡胶(NBR)、氟橡胶(FKM)、硅橡胶(VMQ)、乙丙橡胶(EPDM)、氯丁橡胶(CR)、丁基橡胶(BU)、聚四氟乙烯(PTFE)、天然橡胶(NR)等--成本低廉,动摩擦阻力比较小
丁晴橡胶(NBR):此种材料Z高温可达130度,硬度有50-90度的都有,规格齐全,它具有良好的机械性能,耐矿物基润滑油和油脂。
氟橡胶(FPM):此种材料温度可达240度的高温,规格齐全,它以耐高温和耐化学制品等良好的性能著称。另外,它也具有良好的抗老化和抗氧化、非常低的气体渗透性(特别适用于真高空装置)。
三元乙丙橡胶(EPDM):温度范围在-50度~150度,宽具有耐热水、耐蒸汽、耐老化和耐化学制品等特点。它适用于热水、蒸汽、洗涤剂、氢氧化钾溶液、硅油和油脂,多种稀酸和化学(药)品。特别推荐其耐乙二醇制动液特性,但它不适和所有的矿物油产品(润滑油、燃料)。
硅胶(SI):硅橡胶具有Z宽广的工作温度范围(-60-180°C),无害无毒无味,优异的耐臭氧老化、耐氧老、耐光老化和耐候老化性能,优良的电绝缘性能,特殊的表面性能和生理惰性、高透气性
还有很多种材料如:聚氨脂橡胶(PU)天然橡胶(NR)丁基橡胶(BU)磺硫化聚乙烯(CSM)聚四氟乙稀(PTFE)氯丁橡胶(CR)压克力橡胶(ACR)等多种材料。
表示方法:
GB/T3452.1-2005比如:O形圈 7.5×1.8-G-N ,GB/T3452.1-2005中,7.5 代表大圈内径为7.5毫米,1.8 代表胶圈的截面直径是1.8毫米,GB/T3452.1代表的是标准号,2005代表的是标准公布年代。比如: O形圈 7.5×1.8-G-N ,7.5——内径d11.8——断面直径d2G——系列N——等G材料采用HG/T2579-2008的方法JB/T7757.2-2006比如: O形圈 7.5×1.8-G-N ,7.5——内径d11.8——断面直径d2G——系列N——等G材料:P——丁腈橡胶,E——三元乙丙橡胶等。型圈GJ通标A=美标S568、B=英标BS1516、C=中GC92标、V.S.P.G=日标、R=法标
沟槽尺寸 (单位:mm)
截面直径w | 径向动态和静态 | 仅限于轴向密封 | 半径 | |||||
沟槽深度 e1+0.06 |
沟槽宽度 |
沟槽深度 e2+0.2 |
沟槽宽度 g+0.2 |
无挡圈 r |
有挡圈 r |
|||
g0+0.2 |
挡圈 g1+0.2 |
挡圈 g2+0.2 |
||||||
1.20 1.25 1.52 1.78 1.80 1.90 2.40 2.62 3.50 3.53 5.33 5.70 7.00 8.40 |
0.80 1.00 1.20 1.45 1.45 1.65 2.00 2.25 3.10 3.10 4.70 5.00 6.10 7.50 |
1.40 1.80 1.90 2.20 2.20 2.50 2.90 3.10 4.20 4.20 6.20 6.70 8.20 9.70 |
2.90 3.60 3.60 3.90 4.30 4.50 5.60 5.60 7.90 8.40 10.70 12.20 |
3.90 5.00 5.00 5.30 5.70 5.90 7.00 7.00 9.60 10.10 13.20 14.70 |
0.65 1.85 1.00 1.20 1.20 1.40 1.70 1.90 2.70 2.70 4.30 4.60 5.80 6.90 |
1.40 1.80 2.10 2.40 2.40 2.50 3.20 3.60 4.80 4.80 7.10 7.70 9.50 11.70 |
0.20 0.20 0.20 0.40 0.40 0.50 0.50 0.60 1.00 1.00 1.20 1.20 1.50 2.00 |
0.20 0.20 0.20 0.20 0.30 0.30 0.40 0.40 0.40 0.60 0.60 0.90 |
如果需要有较大的膨胀,沟槽宽度可增大20%
备注:社会一直在进步,用户对产品的质量要求也一直在增长,我公司产品的研发一直在投入和更新,以满足更多用户对于其更高的需求,以上参数选型表只是氯丁橡胶O型圈(CR)的部分尺寸规格,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的规格选型,更加精准的选出适合贵单位适用的O型圈型号产品。
