骨架油封生产流程

优质内容 来源:O型圈厂家 作者:旭丽橡塑 发布时间:2021-05-05 17:11:29 阅读次数: 收藏数:10 分享:38

导读:一、骨架油封的概念 骨架油封是油封的典型代表,一般说的油封即指的是骨架油封。油封的作用一般就是将传动部件中需要润滑的部件与外部环境隔离,不至于让润滑油渗漏。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按结构形式可分双唇骨架油封和单唇骨架油封。双唇骨架油封的副唇起防尘作用,防止外界的杂质,灰尘等进入机器内部...

  一、骨架油封的概念

  骨架油封是油封的典型代表,一般说的油封即指的是骨架油封。油封的作用一般就是将传动部件中需要润滑的部件与外部环境隔离,不至于让润滑油渗漏。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按结构形式可分双唇骨架油封和单唇骨架油封。双唇骨架油封的副唇起防尘作用,防止外界的杂质,灰尘等进入机器内部。按骨架型式可分为内包骨架油封,外露骨架油封和装配式油封。按工作条件可分为旋转骨架油封和往返式骨架油封。用于汽油发动机曲轴,柴油发动机曲轴、减震器、变速箱、发动机、车桥、差速器等部位。

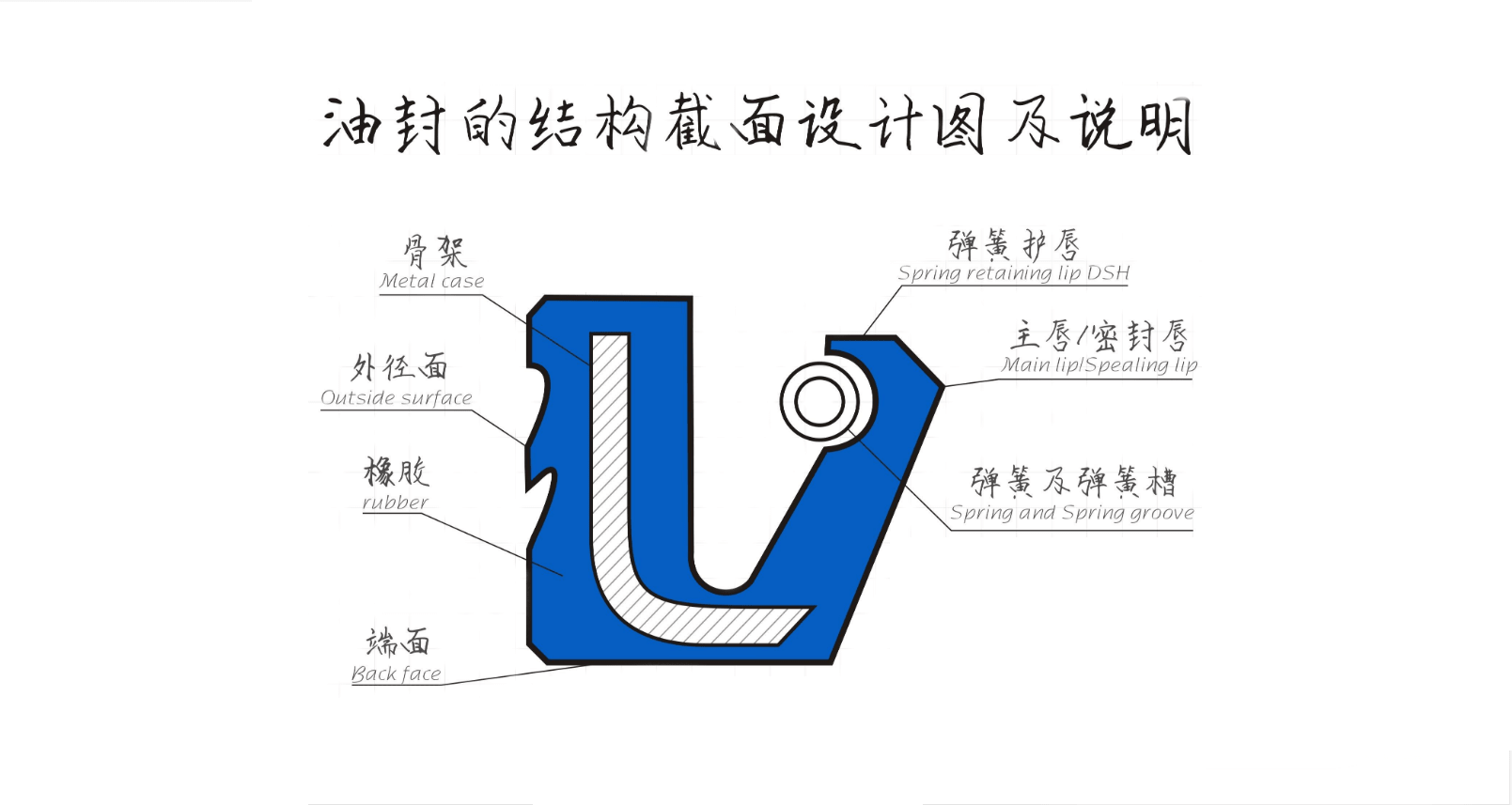

  二、骨架油封组成部分

  骨架油封的生产流程大体上由以下六个工段组成

  弹簧准备工段

  骨架准备工段

  胶料准备工段

  产品硫化成型工段;

  后加工组装工段;

  模具准备工段

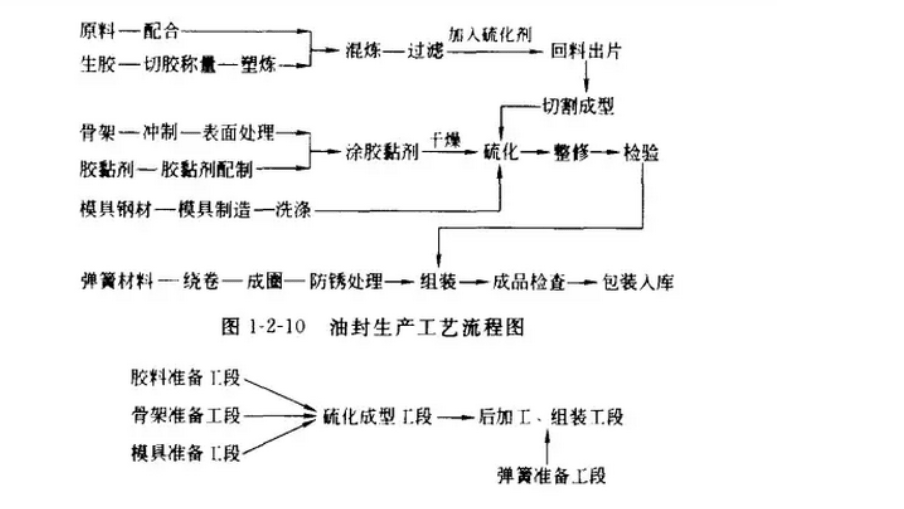

骨架油封生产流程

  三、骨架油封生产流程

  1、弹簧准备工段

  油封弹簧是将钢丝置于绕簧机上绕制而成。弹簧钢丝在绕圈状态下,断面处于不同位置,其变形也不相同,内部受压口,外部受拉,也就是说,钢丝存在一定的变形力,致使弹簧尺寸不稳定,弹性差别比较大。所以,绕制好的弹簧需进行热处理。热处理的最好方法就是将绕制好的弹簧放在油(防锈油或气缸油等)中加热浸渍,作应力回火和防锈处理口。

  2、骨架准备工段

  骨架准备工段包括骨架表面处理以及骨架冲压,骨架冲压一般采用一次冲压,对外骨架和组合骨架需采用多级冲压,有时还需要进行精加工处理。

  骨架的表面处理主要是为了使金属骨架与橡胶良好地粘接.

  常用的方法不外乎以下几种:

  ① 除油(碱处理)——干法喷砂——清洗——于燥——涂胶粘剂;

  ② 湿法喷砂——清洗——干燥——涂胶粘剂;

  ③ 脱脂、除油——酸洗——磷化——涂胶粘剂。

  传统工艺是分步间歇操作,除喷砂机为标准设备外,其它设备均为非标准设备。近年来,国内不少厂商设置了骨架处理连续生产线,如酸洗、湿法喷砂装置、磷化生产线等。在骨架表面处理中所用的酸洗液、脱脂剂、磷化剂、胶粘剂等在国内均有销售,使用时可根据需要直接采购。

  3、胶料准备工段

  该工段的主要工序如下:

  原材料——人厂检验——配料——混炼——过滤——加入硫化剂——胶料检验——预成型按上述工序,原材料经人厂检验合格之后,可进行配料混炼。混炼时可根据生产需要选用密炼机或开炼机。一般混炼胶要进行过滤。为了防止胶料焦烧,硫化剂在胶料过滤后加入,这就是所谓的两段法混炼。实际上,有些厂商在生产中采用一段法混炼,所有配合剂在过滤前全部加入,在过滤时控制工艺条件或在配方中考虑防止烧焦。这种方法也有一定的优点,主要是简化了工序,减少了胶料二次污染的可能性。需要强调的是,胶料检验在油封生产工艺中是一道重要的工序,也是控制油封质量的主要手段之一。另外,胶料的预成型也是油封生产工艺的关键工序。传统的工艺方法是在开炼机上将胶料制备成一定厚度的胶片,然后再根据要求裁断成具有一定形状和重量的半成品。目前,专业油封生产厂商均采用精密预成型机直接成型。与传统方法相比.其效率高.半成品形状和重量控制精确(详情参考下图)。

骨架油封生产流程

  4、产品硫化成型工段

  骨架油封硫化设备通常有抽真空自动平板硫化机、橡胶注压机、普通平板硫化机等。实际生产中的硫化成型条件因产品胶料、规格等而各异。目前生产厂所追求的是在保证产品质量的前提下,尽可能采用高温短时间硫化成型工艺。

  5、后加工组装工段

  硫化成型完的油封需进行胶边修整,尤其是油封的唇口是决定产品使用寿命以及性能的关键部位,常常需要进行修整。根据油封模具结构,主唇口常有几种结构:即局部切唇(半切)、全切唇口(全切〕、模压唇口。模压唇口产品是采用无边模具来实现的,产品可用撕边方法来修整。局部切唇和全切唇口产品需采用修边机(切口机)来修整。切口机国内外均有标准设备出售。组合油封、外骨架油封的骨架修整和扣压,一般是在非专用工装设备上进行。作为油封生产的最后一道工序,就是配装弹簧,国内大部分厂商是手工操作,但也有个别厂家引进国外的自动装簧机。

  6、模具准备工段

  油封模具与其它橡胶密封件模具的加工、处理工序相同。通常,坯料要进行锻压,以消除其内应力,然后进行调质、热等处理理,根据需要模具有时还要进行型腔表面处理。如表面氮化或镀硬铬。

  了解更多问题,可到永嘉旭丽橡塑官方网,或欢迎电话咨询!
