骨架油封尺寸图纸、尺寸标示及公差标准

优质内容 来源：O型圈厂家 作者：旭丽橡塑 发布时间：2020-07-13 09:27:41 阅读次数： 收藏数：13 分享：50

导读：骨架油封尺寸图纸、尺寸标示及公差标准是什么样子呢，接下来旭丽橡塑小编为你们讲说和描述一下 橡胶外壳油封 尤其使用在铜、铝及陶瓷等较脆弱之配套孔其效果更佳。 金属外壳之油封 一般均作表面研磨以达密封之效果。 备注：1、TC油封(NBR70)有现货供应。 2、SB/TB/VB型之油封依据客人之订单生产。 骨架油封尺寸标示及公差标准 ISOR286H8 GB9877.1-88 轴径及孔径之 名义尺寸 油封配...

　　骨架油封尺寸图纸、尺寸标示及公差标准是什么样子呢，接下来旭丽橡塑小编为你们讲说和描述一下

　　橡胶外壳油封

　　尤其使用在铜、铝及陶瓷等较脆弱之配套孔其效果更佳。

　　金属外壳之油封

骨架油封尺寸图纸、尺寸标示及公差标准

　　一般均作表面研磨以达密封之效果。

　　备注：1、TC油封(NBR70)有现货供应。

　　2、SB/TB/VB型之油封依据客人之订单生产。

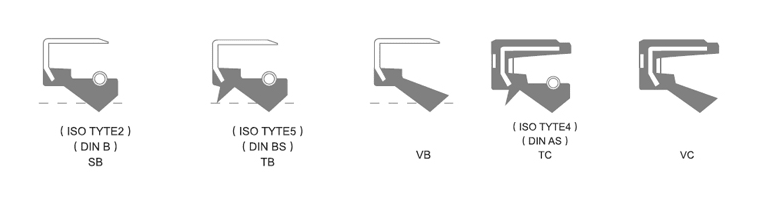

　　骨架油封尺寸标示及公差标准

ISOR286H8 GB9877.1-88
轴径及孔径之
名义尺寸		 油封配套孔径之公差 油封配套轴径之公差 配合轴径大
于至		 主唇口公差 副唇口公差
6.00TO10.00 -0.000/+0.020 +0.000/-0.090 5-30 -0.5/-1.3 -0.15/-0.45
10.01TO
18.00		 -0.000/+0027 +0.00/-0.110 30-60 -0.8/-1.7 -2.04-0.60
18.01TO
30.00		 -0.000/+0.033 +0.000/-0.130 60-80 -1.0/-20 -0.25/-0.75
30.01TO
50.00		 -0.000/+0.039 +0.000/-0.160 80-130 -1.21-2.6 -3.0/-0.90
50.01TO
80.00		 -0.000/+0.046 +0.000/-0.190 130-250 -1.5/-3.3 -0.40/-1.05
80.01TO
120.00		 -0.00/+0.054 +0.000/-0.220 250-400 -2.0/-4.0 -0.50/-1.30
120.01TO
180.00		 -0.000/+0063 +0.000/-0.250
180.01TO
250.00		 -0.00/+0.072 +0.00/-0.290
250.01TO
315.00		 -0.00/+0081 +0.00/-0.320
315.01TO
400.00		 -0.000/+0089 +0.000/-0.360
400.01TO
500.00		 -0.000/+0097 +0.000/-0.400
尺寸(外密)大于至 外固骨架型(外径公差) 内包骨架型(外径公差) 外园骨架型(凤度公差) 内包母架型(G度公司) 高度公差
510 210
50以下(含50) +020/+0.08 +030/+0.15 0.18 0.25 ±0.3 ±04
50-80 +023/+0.09 +0.35/+0.20 0.25 0.35 ±0.3 ±0.4
80-120 +025/+0.10 +0.35(045)/+0.2 0.30 0.5 ±0.3 ±0.4
120-180 +0.28/+0.12 +0.45(0.50)+0.25 0.40 0.65 ±0.3 ±0.4
180-300 +0.35/+0.15 +0.45（0.55）/+0.25 外径的025% 0.8 ±0.3 ±0.4
300-440 +0.45/+0.20 +0.55(0.65)/+0.30 外径的0.25%,
但不超过09		 1 ±0.3 ±0.4

　　*SN70-TC00501506BA *TC=产品型式 *S=骨架油封 *005=内径 *N=NBR(参照材料物性表) *015=外口 *70=70邵氏度(材料硬度) *06=高度

　　以上是“骨架油封尺寸图纸、尺寸标示及公差标准”的表图详细介绍，希望能帮助到大J，如有其他O型圈或相关问题，欢迎电话咨询!
