O型圈标准

O型圈尺寸标示及公差标准表

优质内容 来源:O型圈厂家 作者:O型圈选型助手 发布时间:2020-07-29 11:30:02 阅读次数: 收藏数:11 分享:44

导读:内径(ID) 公差() 1.50 0.10 1.51 14.0 0.12 14.01 25.00 0.22 25.01 30.00 0.25 30.01 38.00 0.30 38.01 42.00 0.33 42.01 48.00 0.38 48.01 57.00 0.43 57.01 64.00 0.45 64.01 73.00 0.50 73.01 89.00 0.60 89.01 102.00 0.68 102.01 105.00 0.71 105.01 125.00 0.76 125.01 153.00 0.88 153.01 125.00 0.76 125.01 153.00 0.88 153.01 178.00 1.10 178.01 203.00 1.27 267.01 330.00 1.52 330.01 381.00 1.65 381.01 384.00 1.77 394.01 418.00 1.90 418.01 431.00 2.03 431.00 470.00 2.15 470.01 533.00 2.28 533.01 558...

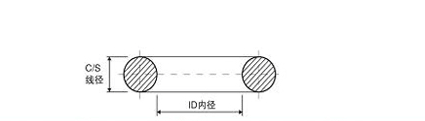

O型圈 尺寸标示及公差标准表

内径(ID) 公差(±)
            —     1.50 0.10
1.51     —     14.0 0.12
14.01     —     25.00 0.22
25.01     —     30.00 0.25
30.01     —     38.00 0.30
38.01    —     42.00 0.33
42.01    —     48.00 0.38
48.01    —    57.00 0.43
57.01    —     64.00 0.45
64.01     —    73.00 0.50
73.01     —     89.00 0.60
89.01    —     102.00 0.68
102.01   —     105.00 0.71
105.01   —     125.00 0.76
125.01     —     153.00 0.88
153.01     —     125.00 0.76
125.01    —     153.00 0.88
153.01    —    178.00 1.10
178.01     —     203.00 1.27
267.01     —     330.00 1.52
330.01    —    381.00 1.65
381.01    —    384.00 1.77
394.01     —     418.00 1.90
418.01   —     431.00 2.03
431.00    —    470.00 2.15
470.01     —     533.00 2.28
533.01     —     558.00 254
558.01    —    583.00 2.66
583.01     —    610.00 2.79
601.01    —    634.00 2.92
6.34.01    —    660.00 3.92
660.01    —    999.01 4.92
 —     2.00 0.07
2.01   —    3.00 0.08
3.01     —     4.00 0.10
4.01  —     5.00 0.12
5.01    —    7.00 0.15
7.01     —   10.00 0.20
10.1     —     15.00 0.25
15.01    —     25.00 0.35
25.01     —     100.00 0.45
