  标准O形圈密封的尺寸、沟槽以及压缩率

  O形橡胶密封圈的密封组合元件有很多个,今天为大J介绍关于密封中的“辅助密封圈”的设计要求以及分类等,旭丽橡塑小编告诉你辅助密封圈包括动环辅助密封圈和静环辅助密封圈,它们分别构成环与轴、静环与压盖之间的密封效果。由于密封圈的材料具有弹性,能对密封环弹性支撑作用,并对密封端面的歪斜和轴的振动有的补偿和吸震的效果。也因此可提高密封端面的结合度。在密封端面磨损后,在弹簧作用下,辅助密封圈会随补偿环沿轴向作微小的补偿移动。

标准O形圈密封的尺寸、沟槽以及压缩率

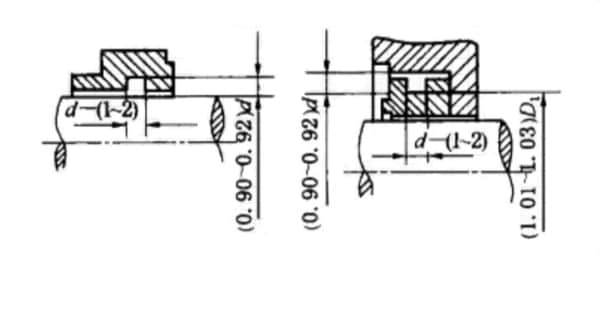

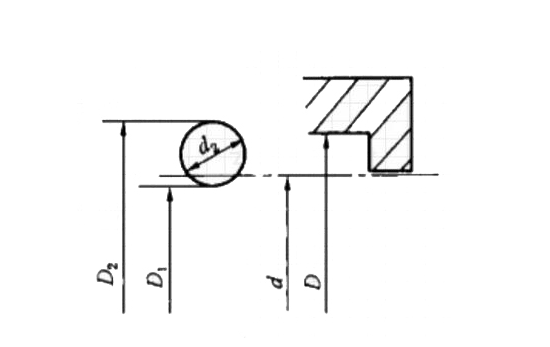

  O形橡胶密封圈的大小必须与密封部位的有关尺寸相适应,在图1我们不难看出O形橡胶密封圈的与相关部位的尺寸位置。而O形密封圈在采用径向压轴的安装方式后的压缩量应该要适当,用压缩率来表示,普通的O形橡胶密封圈的压缩率取截面直径的5%-10%,对密封轴的过盈量为1%-3%。我们例出相关O形密封圈的尺寸及压缩率推荐值作为参考标准(图1所示)。O形橡胶密封圈的压纹率是靠控制密封圈安装沟槽的尺寸保证的,图2我们画出了其密封的安装沟槽的尺寸作为参考。

标准O形圈密封的尺寸、沟槽以及压缩率

  O形橡胶密封圈的尺寸及压缩率的推荐值(mm)表


内径D1/mm (16-28)-0.5
(16-28)-1.0
(30-60)-0.5
(30-60)-1.0
(30-60)-0.8
(30-60)-1.5
截面直径D2/mm 4+0.25
4+015
5+0.30
5+0.20
6+0.39
6+0.24
压缩率8/% 6-10 6-9 6-8.5

  以上是对“标准O形圈密封的尺寸、沟槽以及压缩率”知识解说,希望能帮助到大J,如有其他O型密封圈或相关问题,欢迎电话咨询!
