工程机械上有多少种密封圈？都起到什么作用？

　　工程机械行业离不开密封圈，零件部位非常重要，机械行业靠着就是密封圈这个小零件，小小的零件起到大大的作用，现在人们都会有这样的热点话题，工程机械上有多少种密封圈?都起到什么作用?小编对这个热点话题也有深入的了解，接下来，为大J一起揭开这问题。

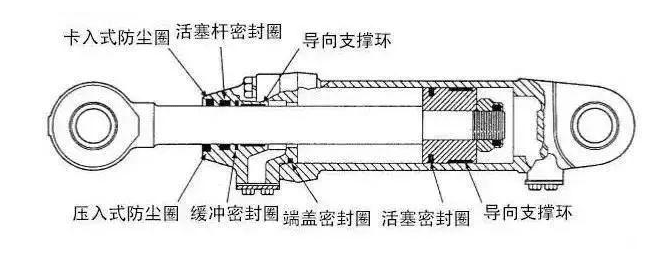

　　常见的用于液压油缸的密封圈有以下这些类型：防尘圈、缓冲密封圈、活塞杆密封圈、活塞密封圈、端盖密封圈和导向支撑环。

　　1、防尘圈

　　防尘圈安装在液压缸端盖的外侧，用于防止外部污染物进入油缸，根据安装方式又可分为压入式和卡入式。

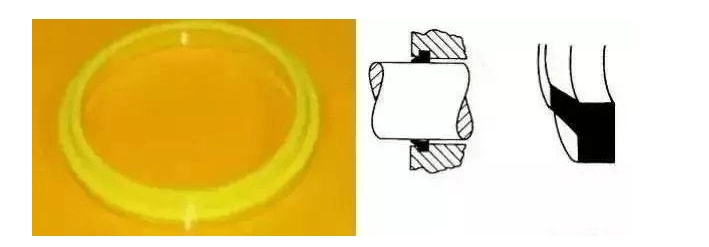

　　卡入式防尘圈的基本形式

　　卡入式防尘圈Z为常见，顾名思义，防尘圈卡在端盖内壁的凹槽里，用于不那么苛刻的环境条件下。卡入式防尘圈的材料通常为聚氨酯，结构形式有多种变体，如K和H型截面为双唇结构，但万变不离其宗。

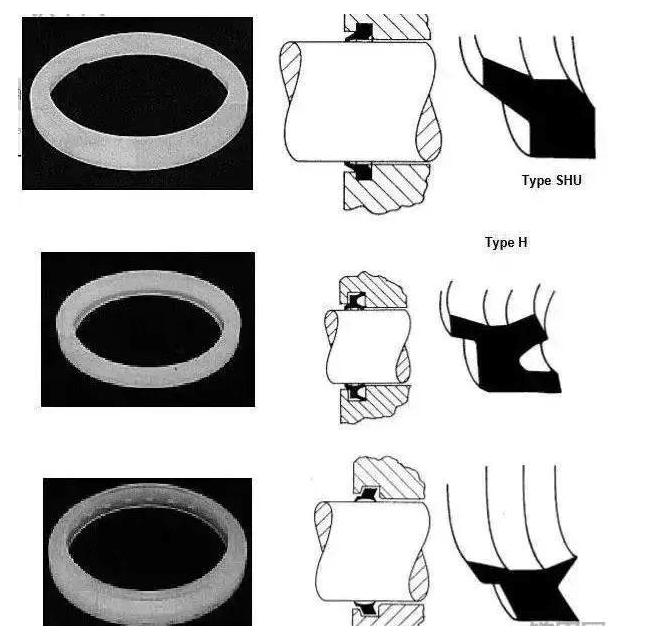

　　卡入式防尘圈的一些变体

　　压入式防尘圈用于严苛、重负荷的条件下，并不卡在凹槽中，而是聚氨酯材料外包裹一层金属以增加强度，压入液压缸端盖内。压入式防尘圈也有多种形式，也分单唇和双唇。

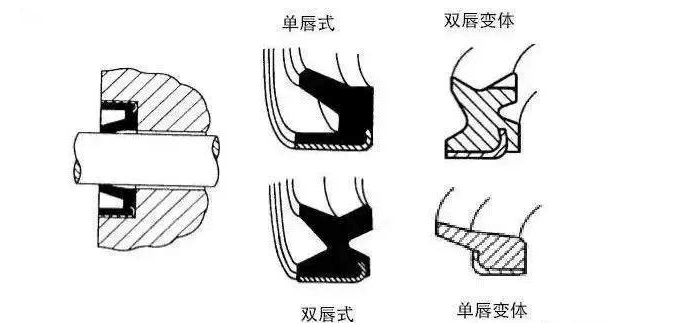

　　压入式防尘圈及一些变体

　　2、缓冲密封圈

　　缓冲密封圈作为辅助的活塞杆密封圈，用于在系统压力突然增加时保护活塞杆。常见的有三种类型的缓冲密封圈。A型是由聚氨酯(PU)制成的单件密封圈。B型和C型为两件式，用于防止密封挤压，允许密封件承受更高的压力。

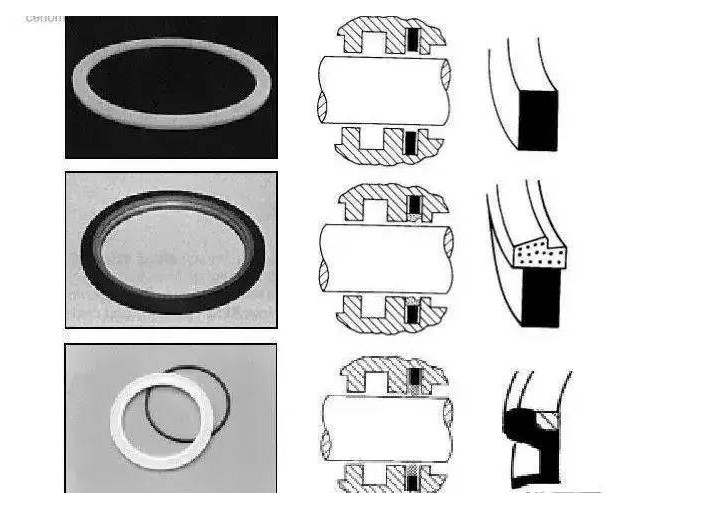

　　缓冲密封圈的几种常见形式

　　3、活塞杆密封圈

　　活塞杆密封圈也被称作U形杯，是主要的活塞杆密封件，安装在液压缸端盖内侧，作用是防止液压油外漏。活塞杆密封圈由聚氨酯(PU)或丁腈橡胶(NPR)制成，在某些场合，需要与支撑环(也叫挡圈)一起使用，支撑环用于防止密封圈在压力作用下发生挤压变形。活塞杆密封圈也有多种变体。

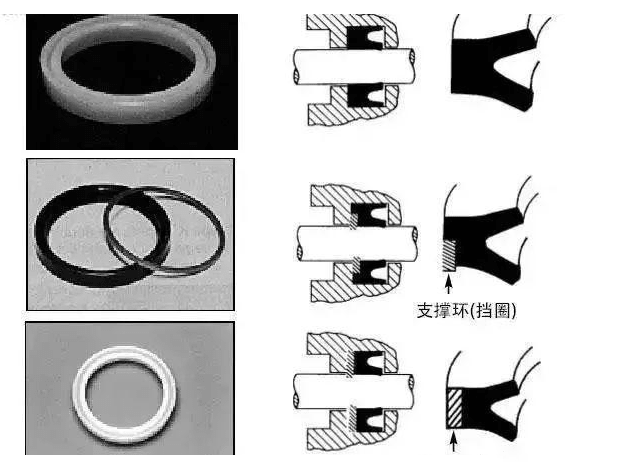

　　常见的活塞杆密封圈形式

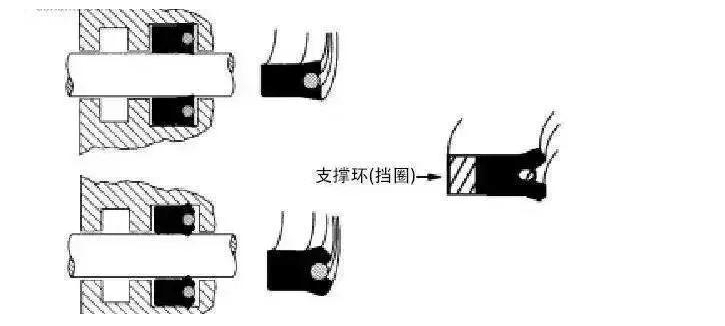

　　活塞杆密封圈的一些变体

　　4、端盖密封圈

　　端盖密封圈用于油缸端盖与油缸壁的密封，是一种静密封，用于防止液压油从端盖和油缸壁的间隙漏出。通常由支撑环(挡圈)HE 组成。
　

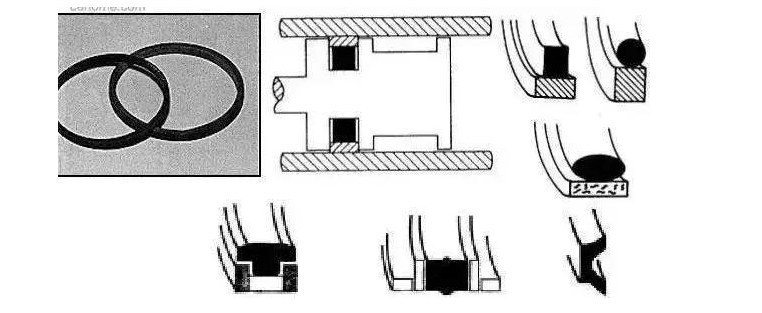

       常见的端盖密封圈形式

　　5、导向支撑环

　　导向支撑环安装在液压缸端盖和活塞上，用于支撑活塞杆和活塞，引导活塞做直线运动，防止发生金属与金属的接触。材料上有塑料、涂有聚四氟乙烯的青铜等。

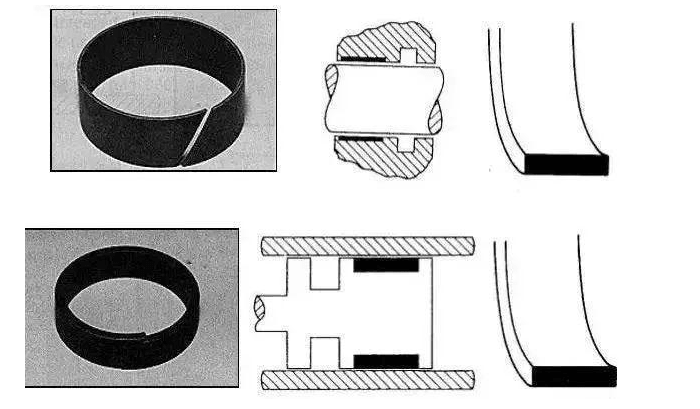

　　分别用于液压缸端盖和活塞上的导向支撑环

　　以上是简单的介绍工程机械密封圈的类型和作用，希望能帮助到大J，如有其他密封圈或相关问题，可进入永嘉旭丽橡塑官网，或欢迎电话咨询!
