浮动油封的使用、安装及注意事项

　　旭丽小编教会你如何使用浮动油封，以及浮动油封安装及注意事项有哪些，了解了这块内容，在以后使用自己的产品，会更加熟悉细节上的东西，下面图文来介绍知识!

　　一、浮动油封的使用及注意事项

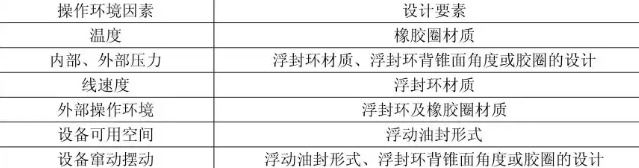

　　动油封材质/形式的选用要视操作环境而定，可以参考表。

　　①压力

　　浮动油封的Z高操作压力要求< 0.345MPa。较高的内外压差会增加浮封环密封面的接触比压。当需要连续运转的时候，操作压力≤0.24MPa。

　　②温度

　　浮动油封的使用温度范围与橡胶圈材质有关，可参考表，但同时也要考虑润滑油粘度、环境腐蚀情况、高线速度带来的磨擦热等的影响。

　　③润滑要求

　　粘度范围 SAE 10WT 到 90WT 的润滑油都可以使用，需要根据环境温度来选择。一般高粘度的 SAE 80 或 SAE 90 比较合适。使用G压齿轮油时要注意有些G压添加剂对硅橡胶的橡胶圈有害。如果使用含清洁剂的润滑油，去垢效果会很好。在一些低转速或摆动的应用中，也可以使用润滑脂，Z好使用矿物基润滑脂。

　　润滑油不仅为浮封环密封面提供润滑，而且还起到冷却浮封环的作用。所以润滑油至少要浸没浮动油封的 1/3.才能正常润滑冷却浮封环。一般建议浸没至浮动油封的 1/2~2/3 处，尤其是对材质耐磨能力一般的浮封环或表面缺少细微织构的浮封环。

　　清洁的封闭系统能使浮动油封以Z佳状态工作。浮动油封的安装腔体设计时至少要留有1/10 的空间作为浮动油封橡胶圈热膨胀的补偿空间。系统内必须确保不能有金属屑、污垢等杂质。为使浮动油封能够使用Z长的时间，清洁程度可以这样测定，一平方米表面的杂质总量不能超过 500mg，杂质大小不能超过 1mm。

　　④线速度

　　能使浮动油封密封面良好贴合的接触比压与浮动油封的线速度有关，其关系可以用图表示。而影响这一关系的因素有很多，如：浮封环直径、润滑油粘度、橡胶圈压缩变形、浮动环材质、使用温度后产生的回复力等等。在低速、轻质润滑油、当内外压差较大、轴向间隙或摆动较大的条件下，通常增加密封面接触比压，以确保密封的可靠。高速条件下，润滑油会在离心力的作用下甩离密封面，使密封面缺少润滑，而且离心力会使浮封环密封面抬高卷起，增加背锥面的角度，使密封面接触比压增大。这两种原因都容易导致密封面烧坏。所以在高线速度或高环境温度的条件下，通常选择降低密封面接触比压。浮动油封的Z大线速度一般轴承钢的浮封环要求不超过 1m/s，铸造的浮封环要求不超过 3 m/s，并且因浮封环材料而异。也有成功使用在 7.5 m/s 的实例。当需要连续运转的时候，线速度建议不超过 1.8m/s。当密封介质为润滑脂的时候，浮动油封的Z大线速度不能超过 0.5m/s。

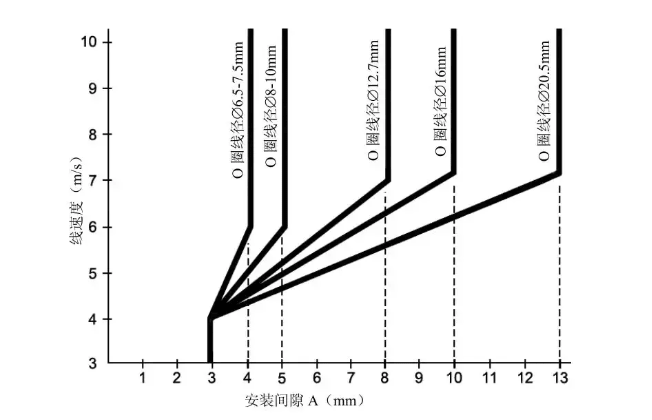

　　A 型浮动油封大多数设计的安装间隙 A 要求为 3±0.5mm。这个安装间隙尺寸可以测定浮封环的位置和 O形圈的压缩量，也就是轴向载荷。当线速度大于 4m/s 时，为了降低浮封环密封面接触比压，可以参考图增大安装间隙尺寸 A。这个图是基于 O 形圈标准设计硬度ShoreA60 设定的，O 形圈设计硬度大于 ShoreA60 时需要进一步测定。

　　二、浮动油封的磨损测定

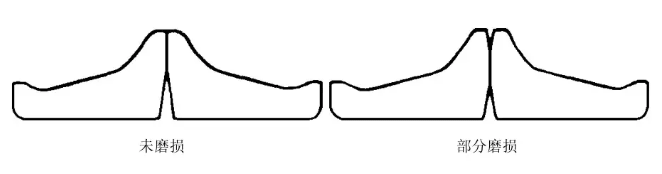

　　碳素合金钢浮封环以及铸铁合金浮封环的磨损特性不同。铸铁合金浮封环可以自动补偿磨损。其密封面接触带宽度大约 0.5~1mm。当磨损发生时，接触带会轻微的向内径移动，如图，它会磨损出一个球面形状。

　　通过观测接触带的位置可以很容易估计出铸铁合金浮封环的剩余寿命。磨损时间和接触带位置成线性比例关系，可以估算。测量接触带内径到浮封环内径距离，如果大于浮封环内外径距离的一半，该浮封环一般可以继续使用。

　　锻造的碳素合金结构钢浮封环因其韧性大于铸铁合金浮封环，所以其表现出的磨损特性有所不同。锻造浮封环的轴向磨损大于径向磨损。

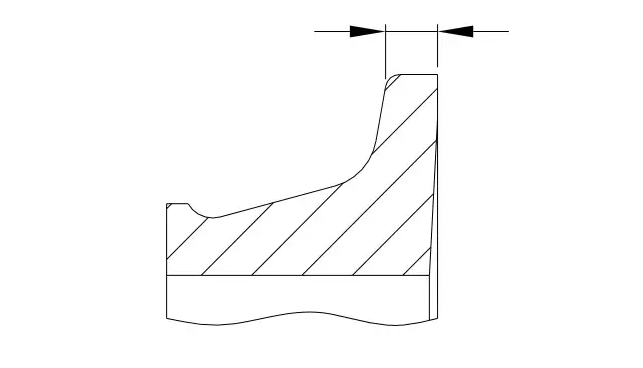

　　锻造浮封环耐磨层的厚度决定了其磨损寿命。理想的使用情况是能够把耐磨层全部磨完。磨损时间和耐磨层厚度成线性比例关系。可以通过测量浮封环顶部厚度与原测定的耐磨层厚度比较，来估计其剩余使用寿命。一般要求磨损厚度不超过原耐磨层厚度的一半。

　　浮动油封使用寿命的估计往往会受到不同的应用，不同的工况及不同的维护等条件因素的影响，只能作为参考。

　　三、浮动油封的安装

　　浮动油封是否安装正确对其能否良好使用有很大影响。以 A 型浮动油封为例，S先要做好准备工作。清洁设备及浮封座，确保没有杂质、毛刺、油污等。旧设备可以先用刮刀铲除浮封座腔室表面的污垢和锈迹，再用非油基清洗剂清洗，Z后用丝布或者麂皮擦干净。并检查浮动油封是否完好清洁，密封面有无损伤划痕等，必要时需要研磨修复。浮封环要小心拿放以防损坏或变形。复合安装腔室尺寸及装配尺寸。分别把 O 形圈套在浮封环背锥面底部，适当拉伸调整，避免扭曲或拉伸不均。

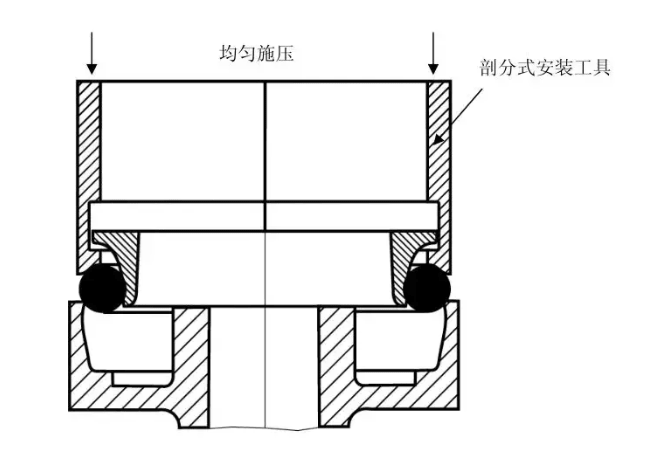

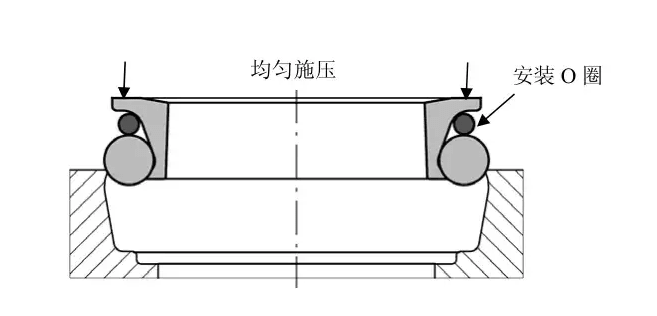

　　安装时为保证安装准确到位，要求水平向下安装，避免倾斜、垂直或向上倒装。如图，建议使用安装工具，将安装工具套在浮封环外圆处，将 O 形圈水平对准浮封座腔室的入口，平稳地对安装工具逐步施压。安装工具将 O形圈保持浮封环背锥面底部，使其外径保持Z小状态。这样 O 形圈可以比较容易滑入浮封座腔室。并避免了密封面和 O形圈被戳伤划伤。缺少安装工具时，也可使用较细较硬的 O 圈代替安装工具。

　　检查 O形圈位置，确保水平，且没有扭曲、或拱起。如果有，需要调整恢复。检查浮封环密封面与浮封座安装基准平面的平行度，一般要求偏斜不得超过浮封环环外径尺寸的1/2000.在密封面上均匀涂抹一层清洁的润滑油膜。设备对合时，要平稳轻缓，不要碰坏密封面。

　　设备装配完毕后，按要求加注润滑油，试运转 两个小时左右，检测油温及密封部位有无泄漏和异常声音等现象。

　　安装 B 型浮动油封的过程大部分与 A 型相同，但 B 型一般不需要安装工具，直接将浮封环连同套好的胶圈水平压入浮封座底部即可。但一定要注意胶圈的顶端与 L 型浮封环根部贴合，注意胶圈的底端与浮封座底部贴合。检查胶圈边缘至浮封座边缘距离是否一致，并同样检查浮封环密封面与浮封座安装基准平面的平行度是否超过浮封环环外径尺寸的1/2000。

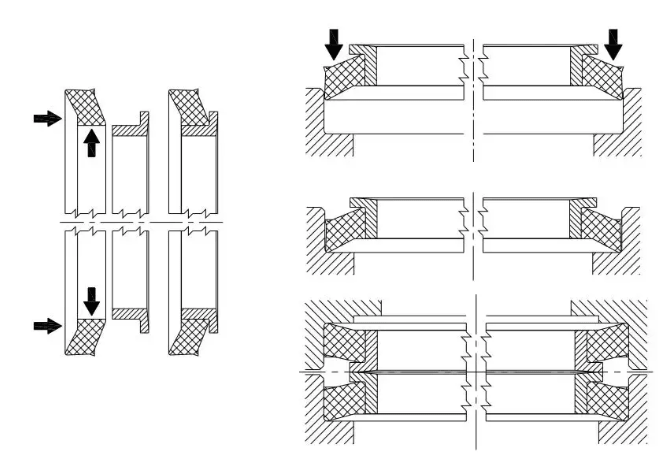

　　不正确的安装会使浮动油封整体卡死没有到位，压缩量增大;部分没有到位，密封面偏斜，贴合不好，橡胶圈扭曲，提供的回复力不均，区域性形成回弹死点。导致密封面载荷不均，摩擦力过大，咬合烧毁，或形成间隙，造成泄漏。

　　四、浮动油封的失效分析

　　浮动油封大多数情况下可以正常的使用较长时间，但也会由于设计选用或安装的一些原因导致失效。

　　①内压穿刺

　　浮动油封可以在设计范围内承受变化的内部压力。通常内部压力低于 1.0~1.7Bar，可以确保安全的密封。

　　②橡胶圈磨损

　　橡胶圈容易被砂石等杂质磨损，引起橡胶退化和撕裂，Z好的办法就是选择耐磨的橡胶材质。

　　③不合适的浮封座设计

　　因为浮动油封必须与浮封座结合才能构成一个完整的密封系统，浮封座设计是否合理，直接影响了浮动油封能否良好的工作。浮封座设计Z好参考浮动油封厂J或浮动油封相关标准提供的设计数据，并按要求加工。

　　④不合适的润滑油使用

　　润滑油使用不正确会使浮动油封过早失效。选用不合适的润滑油会使橡胶圈腐蚀老化失去弹性，特别是在热的共同作用下会加剧这种现象。不充分的润滑冷却也会导致浮封环烧坏。

　　⑤密封面载荷(接触比压)不均或过大

　　于不正确的安装会导致该现象发生，引起泄漏和浮封环烧坏。

　　⑥污染物包覆

　　在许多工作环境，浮动油封暴露在灰渣、泥浆中工作。这些污染物会聚集并板结在浮封座、浮封环和橡胶圈上。长时间会使橡胶圈挤出，污染物被反复挤压Z终穿透密封进入。对于这些应用，建议设计增加迷宫或遮罩保护。

　　⑦违反安装要求

　　安装时不按要求操作，导致浮封环损坏变形、橡胶圈割伤撕裂都会导致失效。密封面上有杂质、毛屑也会引起泄漏。所以必须仔细安照安装规范操作。
