氟硅胶有哪些特性？

　　一、氟硅胶的概念

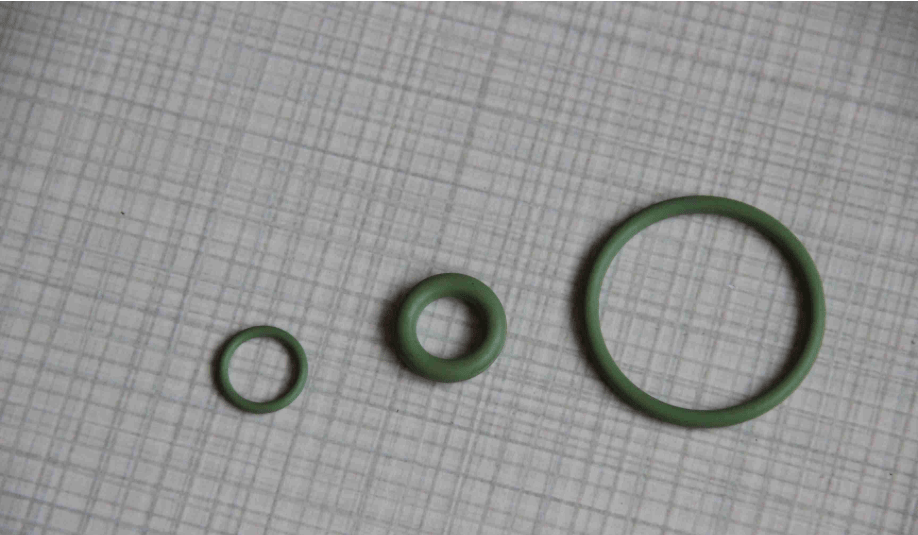

　　FVMQ氟硅胶O型圈在保持有机硅材料的耐热性，耐寒性，耐高电压性，耐气候老化等优异性能的基础上，由于含氟基团的引入，它又具有有机氟材料优异的耐氢类溶剂，耐油，耐酸碱性和更低的表面能性能。

　　二、氟硅橡胶材料

　　氟硅橡胶的特性

　　1.O-Si-O键角较大，易自由旋转→低温性能优异

　　2.Si-O键能高→耐高温性能好

　　3.主链被-CH2CH2CF3覆盖→ 耐油性能好

　　4.材料表面被CF3基团覆盖→表面张力G低

　　5.侧基CH2CH2含有一定偶G性 →气密性好耐油、耐溶剂、耐化学药品性

　　对于脂肪族，芳香族和氯化烃溶剂，对石油基的各种燃料油、润滑油、液压油及某些合成油(如二酯类润滑油、硅酸酯类液压油等)常温和高温下的稳定性都很好，并还能保持弹性。在浸油条件下，Z高使用温度可达180℃。在常温和高温下的稳定性都很好，能在-50℃～+200℃范围内长期使用，250℃下短期使用。

　　甲基乙烯基硅橡胶于氟硅橡胶与相比，其耐油、耐溶剂、耐化学药品性G其优良;即使与氟橡胶相比，耐油、耐溶剂性也是良好的。在相同介质、温度、时间下浸渍后均显示出了优良的耐久性，可以说氟硅橡胶是唯一一种在-68℃～232℃下耐非G性介质的弹性体。

　　氟硅橡胶的耐含甲醇汽油性也比较好，即使在汽油/甲醇(85vol% / 15vol%)混合体系中，其硫化胶的硬度、拉伸强度、体积变化都很小，经500h长时间的浸渍试验后，各项物性也几乎没有变化。

　　三、氟硅胶的耐热性

　　氟硅胶的高温分解与硅橡胶一样，即：侧链氧化、主链断裂、侧链热分解和引起各种复合反应。由于分解产物也会引起主链断裂，所以耐热性通常比硅橡胶要差一些，在200℃的温度下已开始氧化老化。但通过添加钛、铁、、稀土类氧化物等少量的热稳定剂便可使其获得显著的改善，即使在250℃高温下也具有足够的耐热性。

　　温度对氟硅橡胶影响比硅橡胶大，但比氟橡胶小。G外还研究了氟硅橡胶在150℃×2000h、175℃×5000h、200℃×4000h条件下的使用寿命，其结果是仅次于甲基乙烯基硅橡胶。

　　四、氟硅胶的耐寒性

　　氟硅橡胶与普通硅橡胶一样，低温性能良好。由于氟硅橡胶是以柔软的Si-O为主链构成的线性高聚物，所以低温特性优于以C-C为主链的氟橡胶。其中，氟硅橡胶(AFS-R-M1200)的低温特性更好，脆性温度低达-70℃，而一般的氟橡胶约为-30℃。

　　五、氟硅胶的电性能、耐辐射性能

　　氟硅橡胶的电性能与普通硅橡胶相近，但特别可贵之处是在高温、低温、潮湿、油、溶剂、化学药品、臭氧等苛刻条件下的变化很小。氟硅橡胶的耐辐射性能并不突出，但耐辐射老化性能优于甲基乙烯基硅橡胶。

　　我们量产氟硅胶物理机械性能：

　　氟硅混炼胶的性能如下：

　　邵A硬度：30~80

　　拉伸强度(MPa)6~12

　　扯断伸长率(%)100~600

　　模量100%(MPa)0.5~6.0

　　撕裂强度(KN/m)10~60

　　六、氟硅胶其他特性

　　氟硅橡胶的耐天候老化性非常优良，即使暴露5年后，仍保持有良好的性能。臭氧是弹性体老化时生成Z多的气体之一，但氟硅橡胶通过动态或静态试验后都未发现有龟裂或裂纹的现象。

　　此外，氟硅橡胶的防霉性、生理惰性、抗凝血性也是十分良好的。

　　了解更多氟硅胶或相关O型圈问题，就在旭丽橡塑官网，或欢迎各位电话咨询。
