O形密封圈选择的参考标准

　　O形橡胶密封圈

　　O形橡胶密封圈由一个O形橡胶密封圈和低磨擦的填充聚四氟乙烯(PTFE)环组合而成，O形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。PTFE摩擦系数小，动静摩擦系数相近。适用于高低速往复运动及高压系统的油缸活塞杆密封。采用两个阶梯圈密封，可达到零泄露。与其它密封圈相比，具有如下的优点：

　　一、密封性能好，静密封时不会泄漏;

　　二、结构简单，体积小，安装部位紧凑;

　　三、尺寸和沟槽已实现了标准化，产品易得，便于使用和购买;

　　四、具有自密封作用，无需周期性调整;

　　五、适应性强，用途范围广泛。

　　六、运动摩擦阻力小，适合于压力交变的场合;

　　O形橡胶密封圈也存在一些缺点：

　　一、用作气动装置的密封时，必须加润滑油，防止磨损。

　　二、起动时的摩擦阻力大。

　　三、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

　　O型圈G标标准

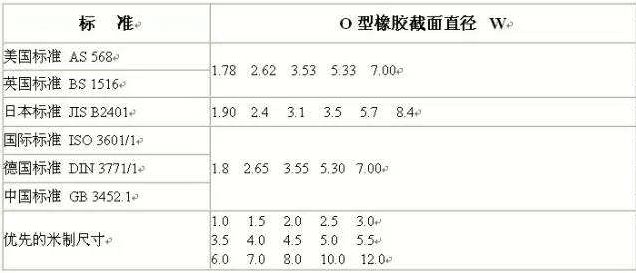

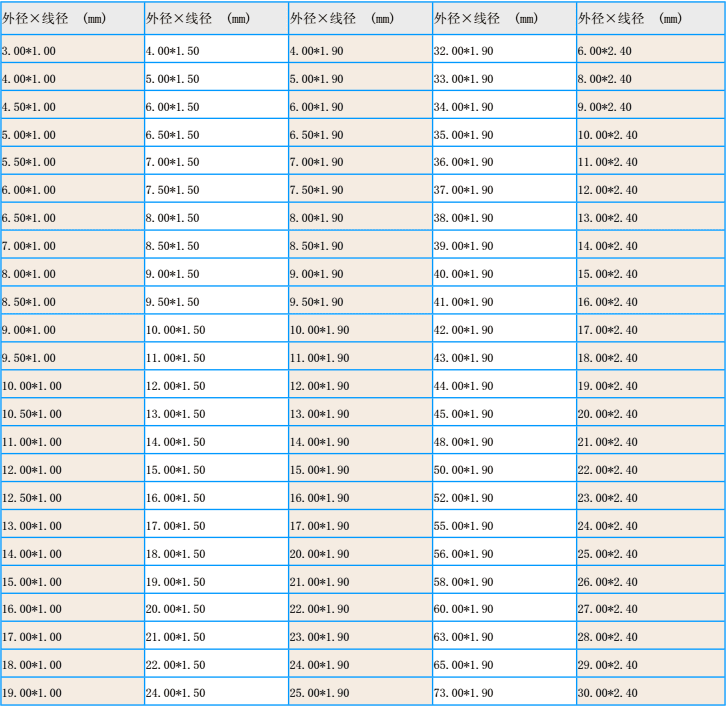

　　O型圈执行标准：

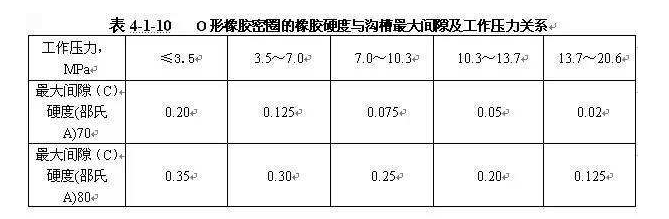

　　密封间隙的大小与压力等G、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：

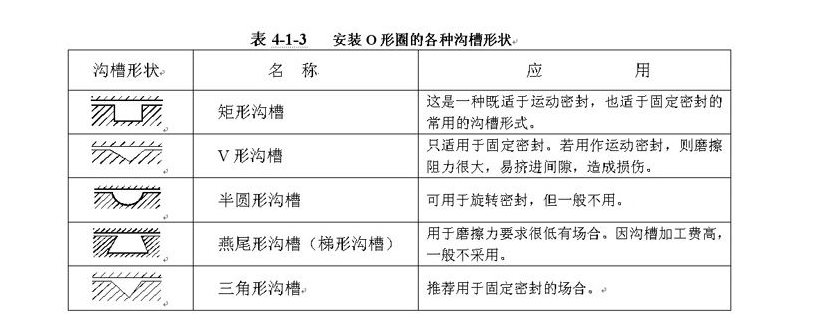

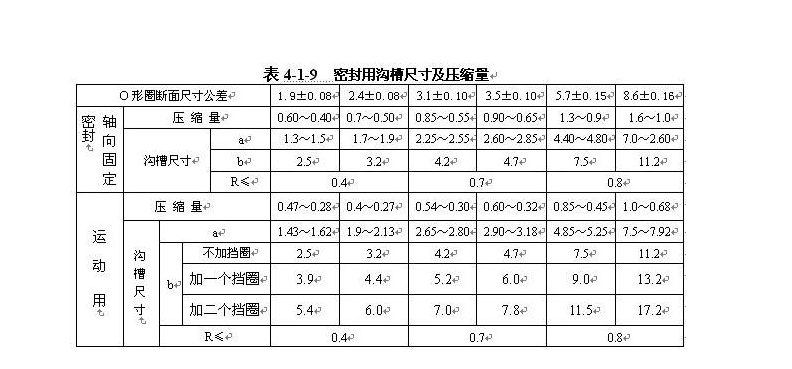

       O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3

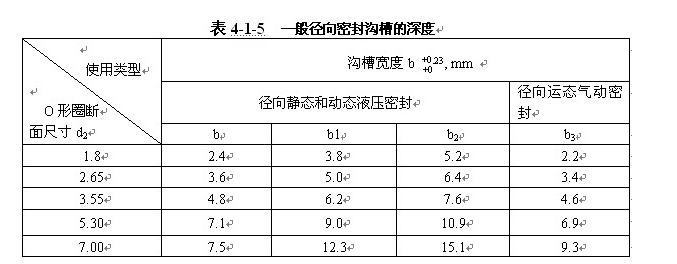

　　一般径向密封沟槽宽度; 见表4-1-5

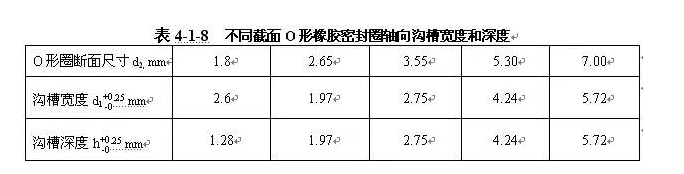

　　不同截面O形橡胶密封圈轴向沟槽宽度和深度

　　轴向密封沟槽宽度和深度;轴向密封沟槽宽度和深度见表4-1-8

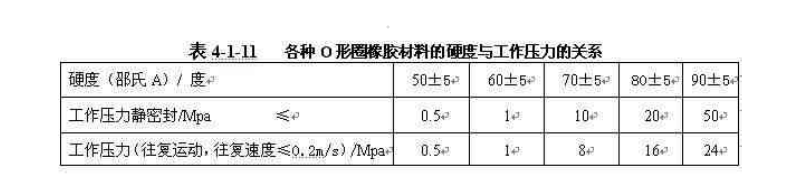

　　在橡胶材料标准中，以硬度和压缩永久变形两项性能Z为主重。选择压缩变形较小的橡胶材料对密封性能是有利的，而硬度对于O形橡胶密封圈耐压和抗挤又是至关重要的。根据G内标准和实践经验，橡胶在规定温度下的压缩永久变形Z大不超过50%。而橡胶的硬度与密封工作压力密切相关，压力越高，硬度也是越高;参见表4-1-11

　　以上是对“O形密封圈选择的参考标准”详细介绍和表图展示，如有更多想了解密封圈的情况，可以来电咨询。
