常用介质(离心泵用)O形密封圈选用指南

　　今天小编为大家来简单的讲解常用介质(离心泵用)O形密封圈选用指南，希望能够帮助到大家。下面就让我们一起来看看吧。

　　前言

　　O形密封圈是一种断面形状为圆形的密封元件(是离心泵上常用的一种静密封)，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封相比，具有如下的优点：

　　1、密封部位结构简单，安装部位紧凑，而且重量较轻。

　　2、有自密封作用，往往只用一个密封件便能完成密封效果。

　　3、密封性能好，用作静止密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

　　4、运动摩擦阻力很小，对于压力交变的场合也具有较好的适应性。

　　5、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

　　由于很多介质通常为混合物(并非单一介质)，因此本指南仅供参考。

　　适用范围及特性

　　当O形密封圈材料为橡胶时，根据工作压力不同应选用合适的O形密封圈硬度(见表1)。必要时设计人员在设计资料中需作出指示。

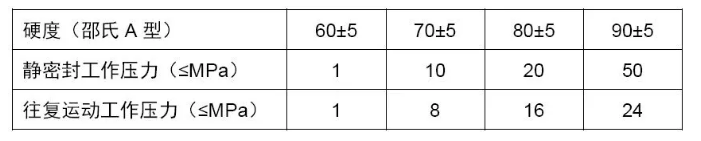

　　表1 - 用于静密封/往复运动的各硬度G橡胶O型圈适用的工作压力

　　说明：

　　1、往复运动速度≤ 0.2 m/s。

　　2、旋转运动工作压力一般不超过0.4 MPa，邵氏硬度选择在(70±5);超出0.4 MPa时，则按照特殊密封装置设计。

　　各种常用O形密封圈的特性见表2。其中：A - 代表“特佳”;B - 代表“佳”;C - 代表“普通”;D - 代表“差”。

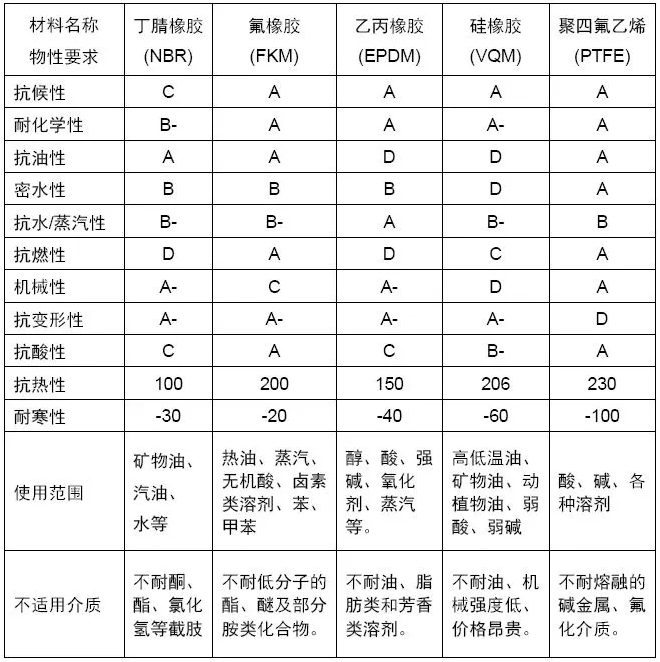

　　表2 - 常用O形密封圈的特性

　　说明：

　　1、上表所列的不同材料O形圈的特性仅供一般了解，不作为具体选用依据。

　　2、O型圈的使用温度范围(抗热耐寒性)可能会因介质特性的相应变化而变窄。

　　3、如上表所列的O形圈材料均不合适，则要求积G探索其他诸如高氟橡胶、包四氟及柔性石墨使用的合理性和可能性。

　　选用指南

　　常用介质的O形密封圈选用指南见表3，下表各材料代号所指材料如下：

　　NBR - 丁腈橡胶 FKM - 氟橡胶

　　EPDM - 乙丙橡胶 VQM - 硅橡胶

　　FFKM - 高氟橡胶 EFKM - 包四氟

　　PTFE - 聚四氟乙烯 FG - 柔性石墨

　　T - 聚硫橡胶

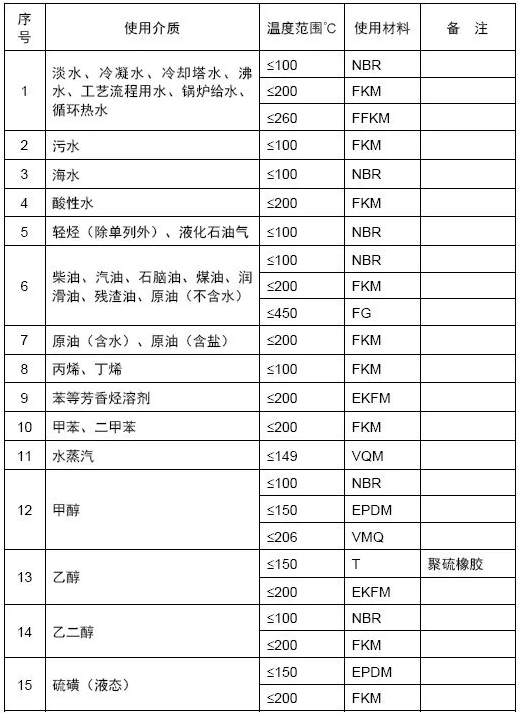

　　表3 - 常用介质的O形密封圈选用指南

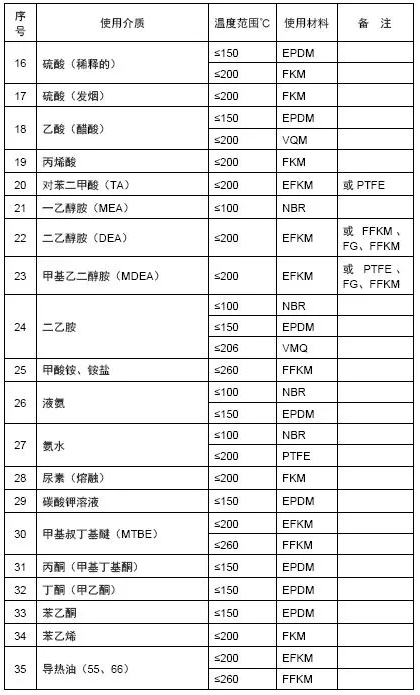

　　续上表：

　　说明：

　　1、包四氟(EFKM)O形圈内芯弹性体为氟橡胶，外包覆PFA或FEP薄膜组成。采用包四氟或聚四氟乙烯(PTFE)或柔性石墨(FG)时，要考虑其在沟槽的安装是否可行。

　　2、如果介质为混合物，其物性可能会有所改变，上表针对单一介质所选用的O形圈是否可行有待进一步落实。

　　3、对于上表以外的介质，建议从多种渠道(如机封厂家推荐、用户实际业绩及公用知识查询等)获取适用的O形密封圈材料。

　　注意事项

　　1、O形密封圈的规格尽量选用GB标准规格，沟槽尺寸和加工要求也应参照相关标准。

　　2、O形密封圈的设计力求结构紧凑、制造维修方便，尽可能做到标准化、系列化，且保证Z大程度的互换。

　　3、在满足使用条件及有关要求的前提下，尽量选用成本低廉的、易采购的O形密封圈产品。

　　4、在设计上避免当O形密封圈安装时由于密封面的进口无光滑的倒角或倒圆将O形圈划伤而产生泄漏。
