y型密封圈—y型密封圈的设计和安装

优质内容 来源:O型圈厂家 作者:旭丽橡塑 发布时间:2021-05-05 15:33:38 阅读次数: 收藏数:11 分享:52

导读:作为O型圈厂家,有必要让大家去了解一下其它类型的密封圈,比如y型圈、C型圈,今天,小编拿y型圈来讲解一下,它有关方面的知识,小编介绍它的概念、应用范围、以及它设计和安装注意事项吧! 一、y型圈的概念 什么叫做y型密封圈?这定义其实跟O型密封圈类似,就是其截面呈现y形而得名,是一种唇形密封圈。由于截面唇边的高宽比的不同,y型密封圈又可以进行细分,还有若...

  作为O型圈厂家,有必要让大家去了解一下其它类型的密封圈,比如y型圈、C型圈,今天,小编拿y型圈来讲解一下,它有关方面的知识,小编介绍它的概念、应用范围、以及它设计和安装注意事项吧!

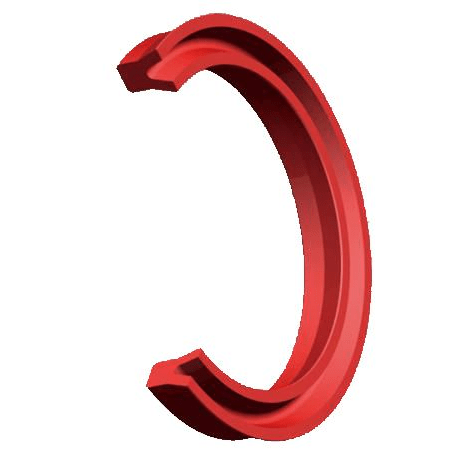

  一、y型圈的概念

  什么叫做y型密封圈?这定义其实跟O型密封圈类似,就是其截面呈现y形而得名,是一种唇形密封圈。由于截面唇边的高宽比的不同,y型密封圈又可以进行细分,还有若两唇的高低相同,也可以分为孔用y型密封圈和轴用y型密封圈。

y型密封圈—y型密封圈的设计和安装

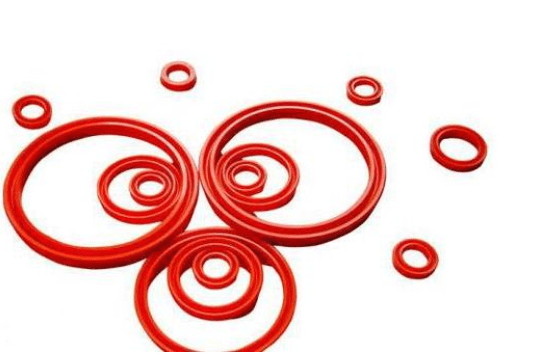

  二、y型密封圈的应用范围

  y型密封圈主要的应用范围在液压往复系统中,这也是由于其不易翻滚的特性导致的,相比于O型密封圈来说其使用的寿命要远远大于他,在工作中y型密封圈的工作压力应不大于40mpa,工作适温度为-30度到80度之间。

  Y形密封圈不同的材质适合不同的工作速度,丁晴材质的密封圈适合0.01-0.6m/s的速度,其他的如下:

  氟橡胶制作:0.05~0.3m/s;

  聚氨酯橡胶制作:0.01-1m/s

  三、y型圈的设计

  ①容纳密封圈的腔体应设计的尽可能简单、紧凑、便于拆装。

  ②粉尘大的工作环境使用时,需配用可靠的防尘圈。

  ③应注意密封圈的安装方向,不要使载荷压力加于密封圈的背面。

  ④支撑件和压紧件与缸壁(或活塞杆)的间隙不能太大;但也不能过小,否则在受偏心载荷作用时 易产生卡紧现象,造成损伤。

  ⑤密封圈相对滑动面粗糙一般取Ra=0. 2μ m比较合适,工作条件不太严时,可取。Ra=0. 4μmo滑动。

  ⑥设计密封圈的安装部位时,应尽量避免在安装密封圈时有过大的拉伸。

  四、y型圈的装注意事项

  ①为减少装配阻力,应将唇形圈与装入部位涂敷润滑脂或工作油。

  ②孔或轴的端部必须倒角,如倒30°角,以防密封圈唇边在安装时损坏。

  ③应尽量避免在密封圈通过的缸内壁或活塞杆上开设压力油孔。若密封圈必须通过有孔部分,为防 止密封圈损坏,应将这些孔的边缘倒角或倒圆。

  ④安装密封圈时,应防止带入铁屑,砂土,棉纱或其他杂物:并要彻底清洗密封偶件、沟槽。

  ⑤如活塞杆头部的螺纹或退刀槽的直径与活塞杆的直径相同,应使用专用套筒安装,也可在螺纹部 分缠绕胶布后进行安装。

y型密封圈—y型密封圈的设计和安装
