 O型密封圈尺寸

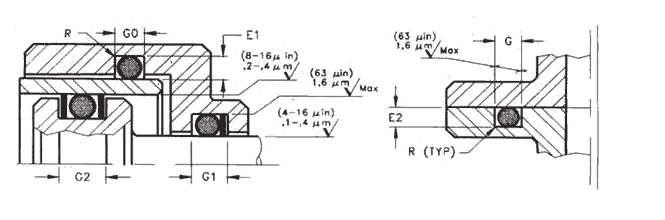

 一、O形密封圈沟槽尺寸(单位:mm)

截面直径w 径向动态和静态 仅限于轴向密封 半径
沟槽深度
e1+0.06
沟槽宽度 沟槽深度
e2+0.2
沟槽宽度
g+0.2
无挡圈
r
有挡圈
r
g0+0.2 挡圈
g1+0.2
挡圈
g2+0.2
1.20
1.25

1.52
1.78
1.80

1.90
2.40
2.62
3.50

3.53
5.33
5.70
7.00
8.40
0.80
1.00

1.20
1.45
1.45

1.65
2.00
2.25
3.10

3.10
4.70
5.00
6.10
7.50
1.40
1.80

1.90
2.20
2.20

2.50
2.90
3.10
4.20

4.20
6.20
6.70
8.20
9.70



2.90
3.60
3.60

3.90
4.30
4.50
5.60

5.60
7.90
8.40
10.70
12.20



3.90
5.00
5.00

5.30
5.70
5.90
7.00

7.00
9.60
10.10
13.20
14.70
0.65
1.85

1.00
1.20
1.20

1.40
1.70
1.90
2.70

2.70
4.30
4.60
5.80
6.90
1.40
1.80

2.10
2.40
2.40

2.50
3.20
3.60
4.80

4.80
7.10
7.70
9.50
11.70
0.20
0.20

0.20
0.40
0.40

0.50
0.50
0.60
1.00

1.00
1.20
1.20
1.50
2.00



0.20
0.20
0.20

0.20
0.30
0.30
0.40

0.40
0.40
0.60
0.60
0.90



  注:如果需要有较大的膨胀,沟槽宽度可增大20%

  二、O形密封圈原则

  对不同种类固定密封或动密封应用场合,O形密封圈为设计者提供了一种既有效又经济的密封元件。O形圈是一种双向作用密封元件。安装时径向或轴向方面的初始压缩,赋予O形圈自身的初始密封能力。由系统压力而产生的密封力与初始密封力合成总的密封力,它随系统压力的提高而提高。O形圈在静密封场合,显示了突出的作用。然而,在动态的适当场合中,O形圈也常被应用,但它受到密封处的速度和压力的限制。

  技术数据 压力:                                     速度:

  静态场合                                               Z大往复速度可达0.5m/s

  无挡圈时,Z大可达到压力20mpa                           Z大旋转速度可达2.0m/s

  有挡圈时,Z大可达到压力40mpa                          介质与温度:

  有特殊挡圈时,Z大可达到压力200mpa                       见《橡胶密封件原料特性表》

  动态压力                                               Z大压缩量:

  无挡圈时,往复运动Z大可达5mpa                           静密封:o型圈直径的20%

  有挡圈时,较高压力                                      动密封:o型圈直径的30%

  三、O形圈的压缩量还与材料的硬度

  推荐的数据如下表:



密封圈线径  mm

1.78

2.62

3.53

5.33

7.00

硬   度  70   shore

压  力

压  缩  量  mm

≤35bar
≤70bar
≤105bar

0.15
0.10
0.05

0.18
0.13
0.08

0.20
0.15
0.10

0.25
0.18
0.13

0.30
0.20
0.15

硬   度  80   shore

≤35bar
≤70bar
≤105bar
≤140bar
≤175bar

0.20
0.15
0.10
0.50
0.30

0.25
0.18
0.13
0.08
0.04

0.30
0.20
0.15
0.10
0.05

0.35
0.25
0.18
0.13
0.06

0.40
0.30
0.20
0.15
0.07

硬   度  90   shore

≤35bar
≤70bar
≤105bar
≤140bar
≤175bar
≤210bar
≤350bar

0.25
0.20
0.13
0.10
0.08
0.05
0.03

0.30
0.20
0.18
0.13
0.08
0.05
0.03

0.40
0.30
0.20
0.15
0.13
0.10
0.05

0.45
0.35
0.25
0.18
0.15
0.13
0.06

0.50
0.40
0.30
0.20
0.18
0.15
0.07


O型密封圈尺寸
