O型圈沟槽尺寸的确定方法

　　小编详细为大J了解O型圈规格的知识内容!

　　一、O型圈的概念

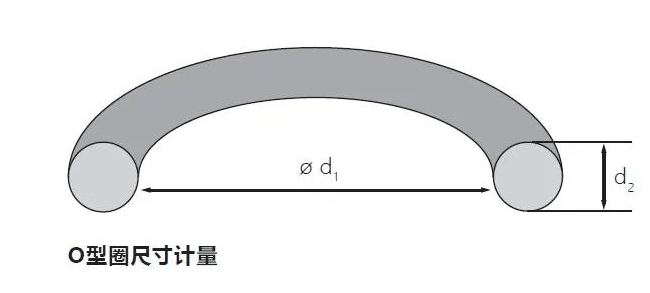

　　O形密封圈是一个圆形环，通常由弹性橡胶制成。其尺寸由内直径d1和线直径d2确定。

　　二、O型圈的工作原理

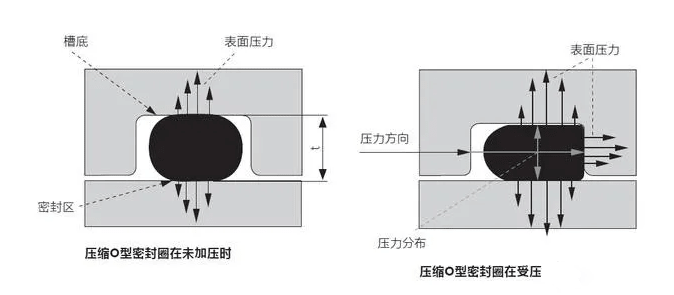

　　O形圈的密封作用是通过其在一个设计合理的沟槽内，径向线径d2的弹性变形获得的。这就意味着圆形的横切面受压变为椭圆形，从而封闭了密封或接触表面之间以及沟槽底部的缝隙。由此产生的表面压缩是获得所需的密封效果的关键。O形圈线径的变形程度主要取决于沟槽深度t。

　　三、O型圈是如何生产

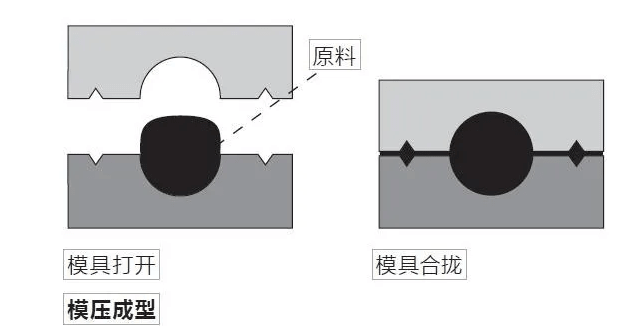

　　1、模压成型

　　原料是在上下模合并之前用手动的方式加入模具中的，由于这个过程很耗时，所以这种工艺适合小批量和大尺寸的制造。

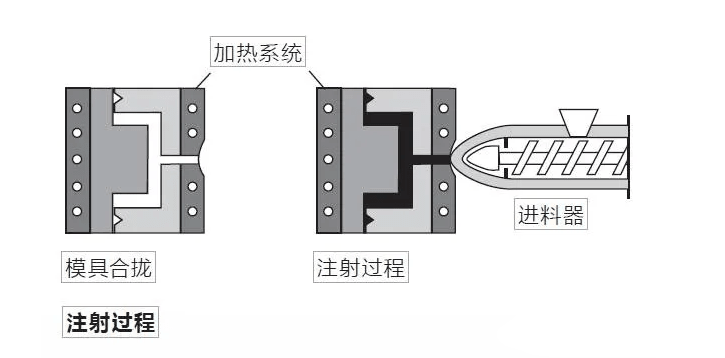

　　2、注射成型

　　原料自动注射到多腔的模具中。此工艺特别适合大量的和小尺寸的制造。

　　四、O型圈的安装沟槽的关键尺寸

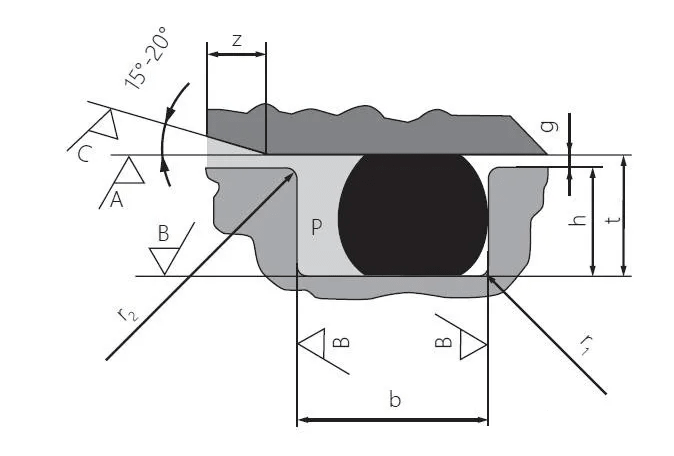

　　为了达到预期的密封目的，O形圈必须放置在专门为其设计的沟槽内。这些安装空间通常使用钻床或铣床加工出来，沟槽的截面一般是长方形。下图是一个典型的沟槽，其尺寸按G标的推荐而定。

　　五、如何确定沟槽的尺寸?(以受内部压力的轴向密封举例说明)

　　DY：先确定O型圈的尺寸

　　此处选择O型圈规格为9.5x1.8

　　第二：参考G标“GB-T 3452.3-2005 液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则”确定沟槽相关尺寸。

　　G标中规定，受内部压力时，O型圈沟槽尺寸及公差依照G标中的表2、表3、表12确定。

　　其中

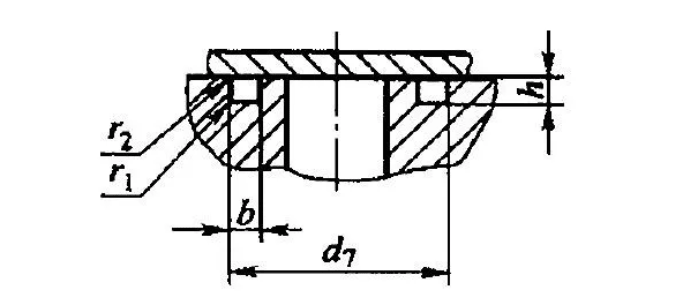

　　表2是轴向密封沟槽细节基本尺寸，可以确定尺寸b、h、r1和r2;

　　表12是轴向密封沟槽的径向尺寸，可以确定d7;

　　表3是轴向密封沟槽尺寸公差，上述所有尺寸的公差都可以在该表中查到。

　　3、至此，规格为9.5x1.8的O型圈沟槽尺寸可确定如下(公差未列)：

　　b=2.6mm

　　h=1.28mm

　　r1=0.2~0.4mm

　　r2=0.1~0.3mm

　　d7=12.9mm

　　了解更多密封圈规格，可进入旭丽橡塑官网，或欢迎各位致电来询，帮助大J解决身边O型圈问题!
