液压缸防尘圈应用实例
优质内容 来源:O型圈厂家 作者:O型圈选型助手 发布时间:2021-05-07 14:57:04 阅读次数: 收藏数:10 分享:42
大多数工程机械行业,都是离不开油封,油封又是密封件,密封件通常是密封圈,密封圈就是油封,一样起到隔绝油液的作用,防止油液溢出或通过。
生活上常见的密封圈有哪些呢?下面和旭丽小编一起看看吧!

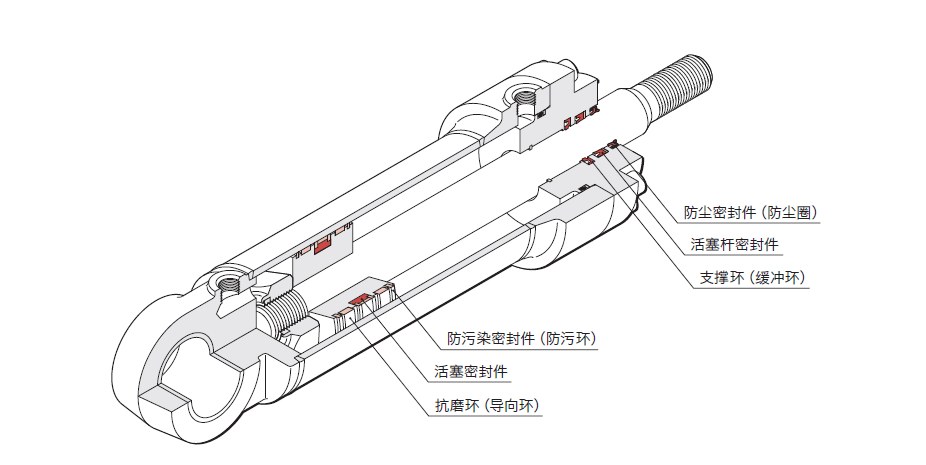

常见的用于液压油缸的密封圈有6种类型:
活塞杆密封件
防尘密封件(防尘圈)
支承环(缓冲环)
抗磨环(导向环)
防污环
活塞密封件
防尘圈安装在液压缸端盖的外侧,用于防止外部的污染物进入油缸,根据安装方式又可分为不可整体安装与可整体安装两种类型。
不可整体安装防尘圈

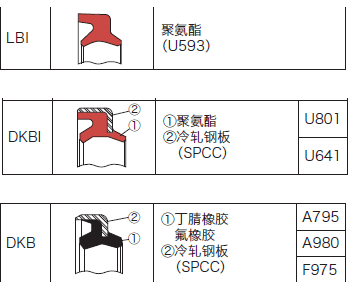

用于严苛、重负荷的条件下,是聚氨酯(PU)材料外包裹一层金属以增加强度,压入液压缸端盖内。不可整体安装的防尘圈也有多种形式,比如NOK系类产品的DKBI、DKB、LBI等防尘密封件。
可整体安装防尘圈

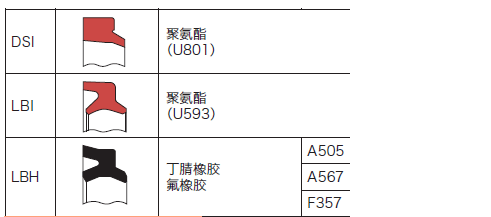

防尘圈卡在端盖内壁的凹槽里,用于不那么苛刻的环境条件下。整体安装防尘圈的材料通常为聚氨酯(PU),如NOK防尘圈LBI、DSI、LBH三种防尘密封件。
还有以下五种密封件
活塞密封圈

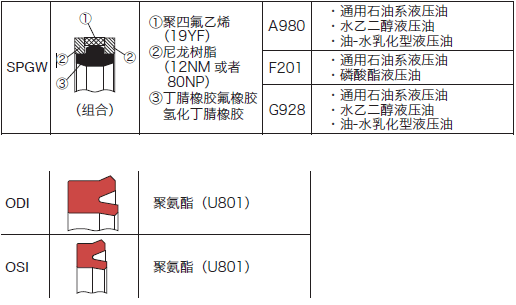

液压缸内主密封圈,活塞密封圈用于隔绝液压缸的两个腔室,NOK的SPGW系列产品滑动阻力较小,具有良好的耐磨性,因为有一个密封件是可以双向密封,可以省去不少安装空间。OSI以及ODI两种聚氨酯(U801材料)的U形密封件可以适用于大压力工作条件。
端盖O型圈
一种静密封,用于防止液压油从端盖和油缸壁的间隙漏出,通常由丁腈橡胶O型圈和支撑环(挡圈)组成。
导向支承环

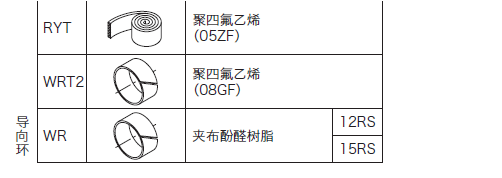

安装在液压缸端盖和活塞上,NOK往复运动用的导向环RYT、WR、WRT2型号,可用于活塞的支撑件,防止其刮伤或者偏心,提高密封件的耐用程度。
缓冲密封圈

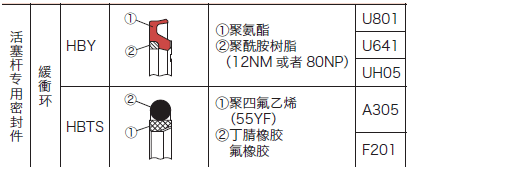

常作为辅助的活塞杆密封圈,用于在系统压力突然增加时保护活塞杆。HBTS和HBY两种缓冲环与活塞杆密封件结合使用,可以吸收高负荷下的冲击和波动压力,提高密封件的耐用度,隔绝高温流体。
活塞杆密封圈

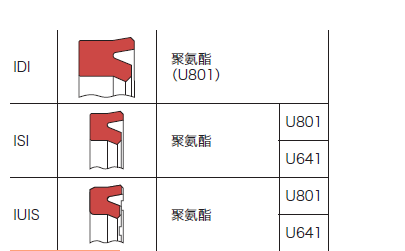

U形,是主要的活塞杆密封件,安装在液压缸端盖内侧,作用是防止液压油外漏。活塞杆密封圈由PU(聚氨脂)或NBR(丁腈橡胶)制成,在某些场合,需要与支撑环(也叫挡圈)一起使用,支撑环用于防止密封圈在压力作用下发生挤压变形。参考NOK的IUIS、DI、ISI三类常用于活塞杆的密封件。
以上是关于液压缸防尘圈应用实例分析,谢谢各位对旭丽橡塑的支持,若有它密封圈或相关问题,欢迎各位电话咨询,解决您的问题!
