O型密封圈——详细选型过程及步骤

　　今天为大J来分享一篇关于O形圈详细的知识，它的选型过程及步骤。小编会按照图文展示给大J，如果对您有所帮助，建议您收藏起来，以方便查看!

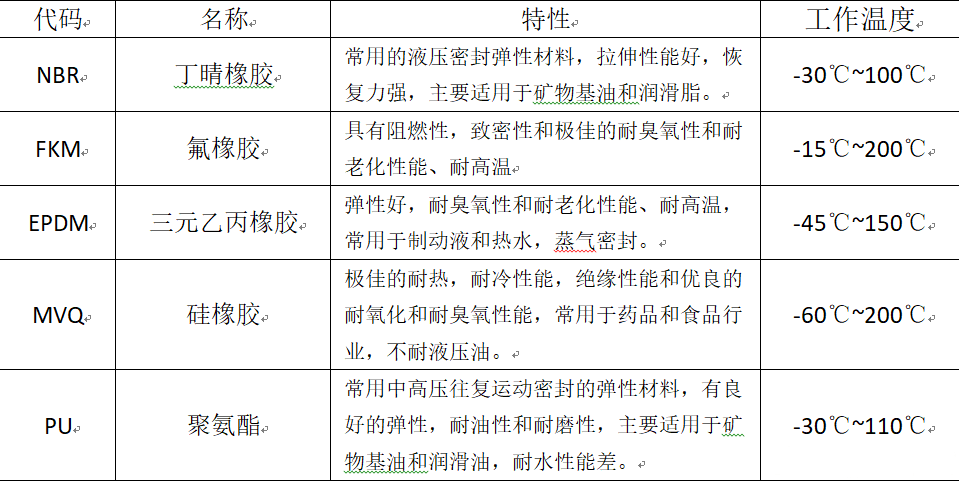

　　一、O形圈常用材料

　　二、O形常用密封形式

　　密封圈分为活塞杆密封、旋转密封、活塞密封、端面密封

　　三、O形密封圈的选型规则

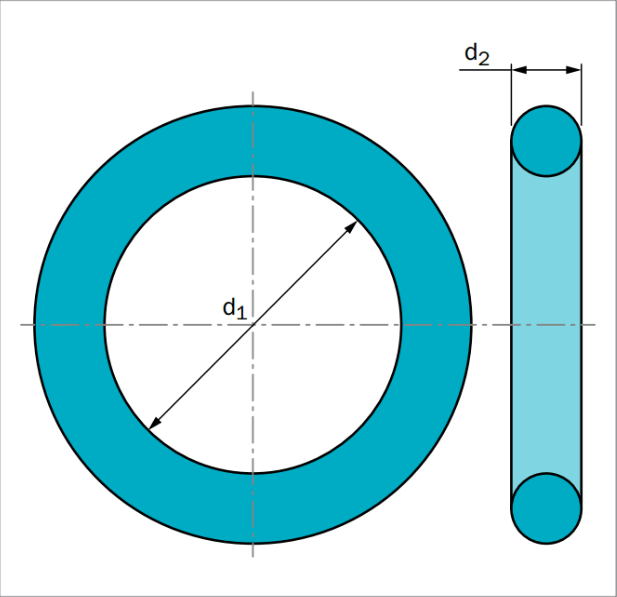

　　1、O形密封圈的尺寸图

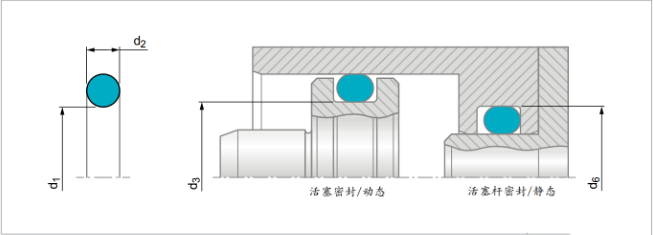

　　2、径向安装O形圈选型(静态和动态运动)

　　活塞密封

　　选择适当规格的O形圈时，应该保证其内径d1至少等于或者小于沟槽内径d3;O形圈被用作活塞密封，主O形圈内径d1.在动态工况下应该会被拉伸2%至5%的幅度，并且在静态工况下拉伸率在2%和8%之间

　　活塞杆密封

　　选择适当规格的O形圈时，应该保证其外径(d1+2*d2)至少等于或者大于沟槽外径d6;

　　当选择的O型圈直径d1大于250 mm时， O型圈外径将不能超过沟槽外径的3%;

　　当选择的O型圈直径d1小于250mm时， O型圈外径将不能超过沟槽外径的5%。

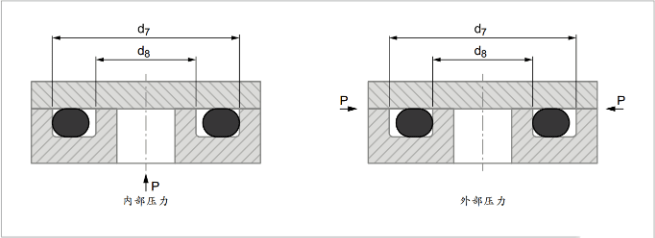

　　3、轴向安装O型圈选型(静态)

　　O型圈用作静态轴向密封，那么当选择O型圈大小时，就应该考虑压力的方向。如果O型圈受压，设计沟槽时就应该考虑施加压力的情况， O型圈接触的沟槽壁总是会远离受压的一侧。

　　如果存在外部压力，选择O型圈时，其内径d1就要比内沟槽直径d8小大约1%至3%。

　　如果存在内部压力，选择O型圈时，其外径(d1+2*d2)就要和外沟槽直径d7相等或者大约1%至2%。

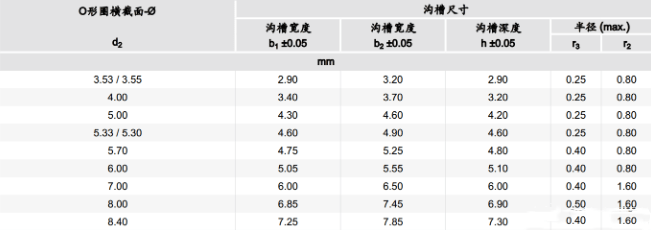

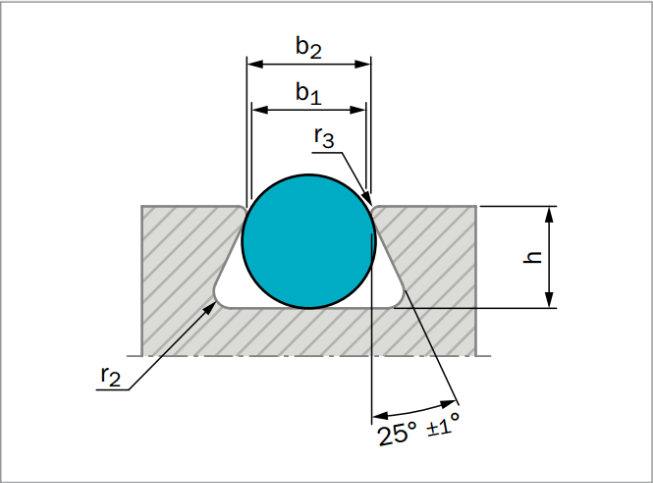

　　4、轴向梯形沟槽安装O型圈选型（静态）

　　梯形沟槽仅用于特殊情况下，例如在顶部安装的场合下，为了能够固定住O型圈。其安装尺寸归纳在表中。梯形沟槽仅推荐用于横截面直径为3.53 mm的O型圈， O形圈内径等于平均沟槽直径减去O型圈横截面直径。

　　5、旋转密封O型圈选型

　　在某些短运行周期的应用中， O形圈能够被用作密封轴上的旋转密封件。同时，应该注意以下几点：

　　(1)旋转密封工作原理是基于拉伸的弹性密封圈受热会发生收缩(焦尔效应)。根据常规的设计标准， O形圈内径d1将略小于轴径，由于摩擦而产生的热量将使密封圈产生更大的收缩，这样会使旋转轴上的压力增大而无法形成润滑油膜，导致摩擦力更大，结果就是磨损增加，密封圈提前失效。

　　(2)选择密封圈的规格时，其内径应该比所需密封的轴径约大2 ~ 5%。当安装在沟槽中时，密封圈径向压缩，并被沟槽压向旋转轴。因此，密封圈在沟槽中稍微呈现波纹状，有助于润滑。

　　(3)O形圈的安装必须符合旋转密封件的工作原理。

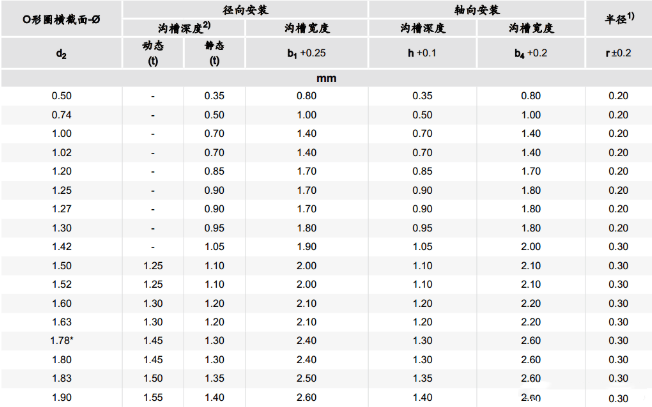

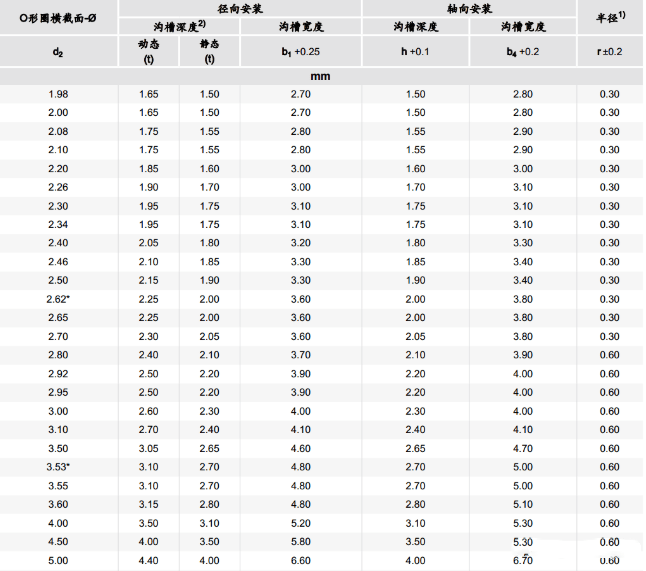

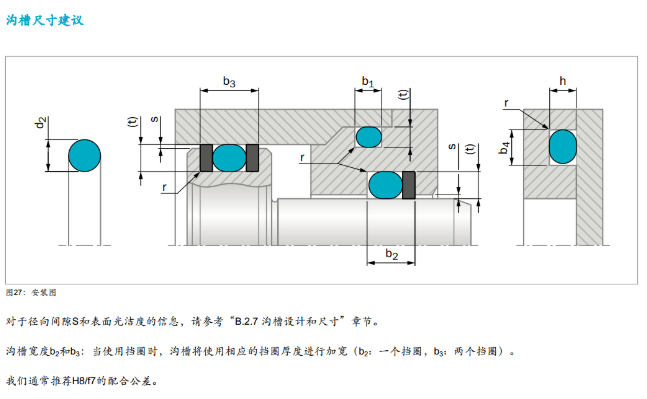

　　四、O型密封圈沟槽设计规则
