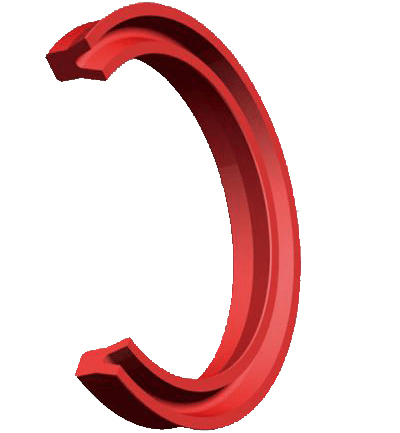

y形密封圈的设计和安装

　　今天旭丽小编教大Jy形密封圈如何设计，阅读以下文字↓

　　一、y形密封圈设计

　　y形密封圈的形状、型号可根据使用条件，参考标准设计或选用﹔沟槽设计一般可根据所选y型密封圈查相应标准得其形状、尺寸及公差。作为密封装置的一般设计原则，应注意以下几点:

　　①容纳密封圈的腔体应设计的尽可能简单、紧凑、便于拆装。

　　②设计密封圈的安装部位时，应尽量避免在安装密封圈时有过大的拉伸。

　　③在粉尘大的工作环境使用时，需配用可靠的防尘圈。

　　④支撑件和压紧件与缸壁(或活塞杆)的间隙不能太大，但也不能过小，否则在受偏心载荷作用时易产生卡紧现象，造成损伤。

　　⑤应注意密封圈的安装方向，不要使载荷压力加于密封圈的背面。

　　⑥密封圈相对滑动面粗糙一般取Ra=0.2|.m比较合适，工作条件不太严时，可取。Ra=0.44m。滑动表面不允许有加工缺陷。

　　二、y形密封圈安装注意事项

　　①如活塞杆头部的螺纹或退刀槽的直径与活塞杆的直径相同，应使用专用套筒安装，也可在螺纹部分缠绕胶布后进行安装。

　　②应尽量避免在密封圈通过的缸内壁或活塞杆上开设压力油孔。若密封圈必须通过有孔部分，为防止密封圈损坏，应将这些孔的边缘倒角或倒圆。

　　③安装密封圈时，应防止带入铁屑，砂土，棉纱或其他杂物﹔并要彻底清洗密封偶件、沟槽。

　　④孔或轴的端部必须倒角，如倒30°角，以防密封圈唇边在安装时损坏

　　⑤为减少装配阻力，应将唇形圈与装入部位涂敷润滑脂或工作油。
